LMK05318BRGZT от Texas Instruments

Общее описание

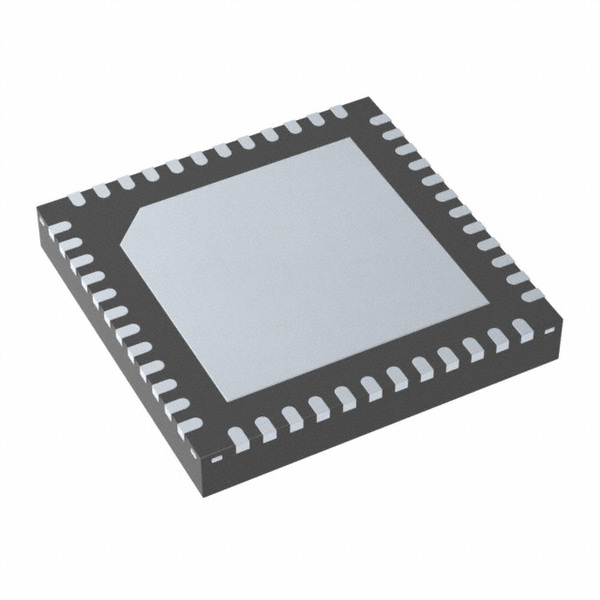

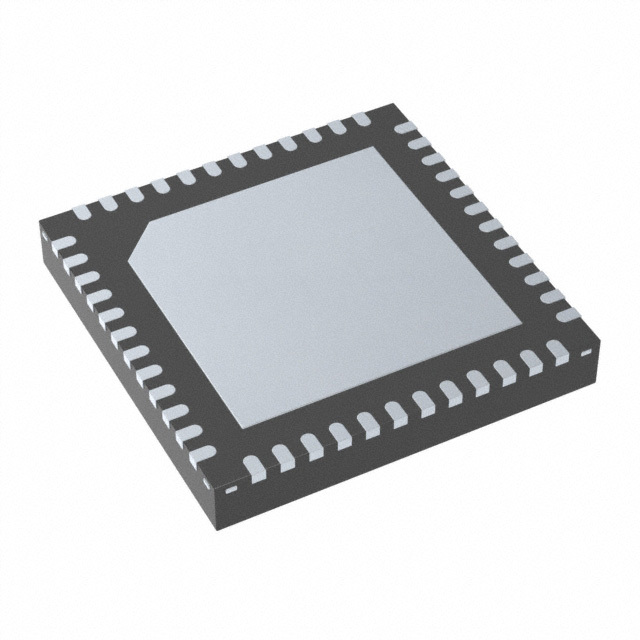

Микросхема LMK05318BRGZT является синтезатором частоты от компании Texas Instruments. Она предназначена для создания чистого и стабильного тактового сигнала в электронных системах. Этот компонент интегрирует в себе все необходимые элементы для генерации частотного сигнала с высокой точностью и стабильностью, обеспечивая при этом низкий уровень фазового шума.

Преимущества

• Высокая точность генерации частоты: Обеспечивает стабильный и точный тактовый сигнал.
• Широкий диапазон выходных частот: Поддержка частот до 800 МГц.
• Универсальные выходы: Поддержка различных типов выходных сигналов (HCSL, LVCMOS, LVDS, LVPECL).
• Компактный корпус: Выпускается в компактном корпусе 48-VFQFN с улучшенным тепловым управлением.
• Широкий диапазон рабочих температур: От -40°C до +85°C.

Недостатки

• Сложность интеграции: Требуется опыт для корректной настройки и включения в систему.
• Питание: Нуждается в стабильном источнике питания (3.135V ~ 3.465V).

Типовое использование

• Сетевое оборудование: Для генерации точных тактовых сигналов в маршрутизаторах и коммутаторах.
• Телекоммуникационные системы: Для синхронизации и передачи данных.
• Системы передачи данных: В устройствах, требующих синхронизации сигнала для предотвращения ошибок передачи.
• Автоматизация и управление: В промышленных контроллерах и системах управления.

Рекомендации по применению

1. Правильное питание: Обеспечьте стабильное питание микросхемы в пределах 3.135V ~ 3.465V для корректной работы.
2. Корректное охлаждение: Убедитесь в наличии адекватного охлаждения, чтобы предотвратить перегрев, особенно при использовании на максимальных частотах.
3. Экранирование: Используйте экранированные кабели и необходимые фильтры для защиты от электромагнитных помех.
4. Обвязка: Правильно подберить элементы обвязки (резисторы, конденсаторы), основываясь на типовом применении и рекомендациях от производителя.

Основные технические характеристики

• Тип: Синтезатор частоты
• PLL: Да
• Входной сигнал: LVCMOS
• Выходной сигнал: HCSL, LVCMOS, LVDS, LVPECL
• Количество схем: 1
• Соотношение Вход:Выход: 2:6
• Дифференциальные входы/выходы: Да/Да
• Максимальная частота: 800 МГц
• Делитель/Умножитель: Да/Нет
• Напряжение питания: 3.135V ~ 3.465V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный
• Корпус: 48-VFQFN (7x7)

Возможные аналоги

• CDCE913PWR: Программируемый синтезатор частоты от Texas Instruments.
• SI5351A-B-GTR: Генератор тактовых импульсов от Silicon Labs.
• AD9576BCPZ: Синтезатор частоты от Analog Devices.

Для получения дополнительной информации и точных спецификаций рекомендуется обратиться к официальной документации от производителя.
