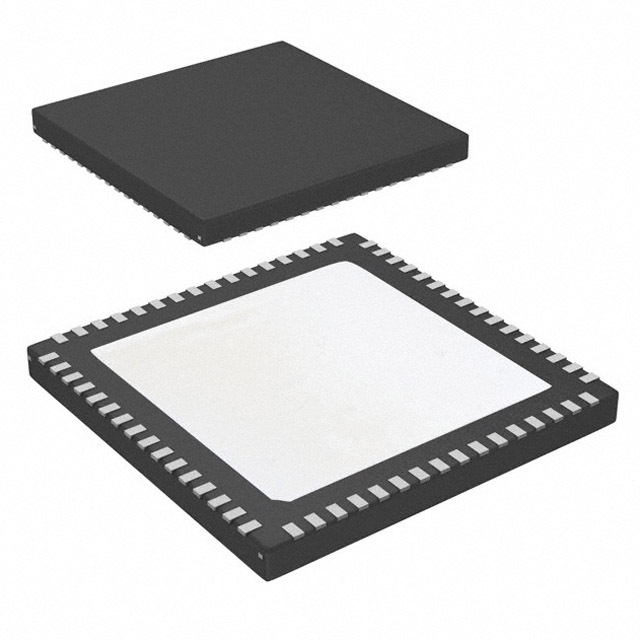

LMK04828BISQ/NOPB от Texas Instruments

Общее описание

LMK04828BISQ/NOPB - высокопроизводительный генератор синхронизации (PLL) и устранитель дрожания (jitter cleaner) от компании Texas Instruments. Этот интегральный чип предназначен для генерирования кристально чистых и стабильных тактовых сигналов с низким уровнем джиттера, что делает его идеальным для телекоммуникационных систем, радиосистем и других приложений, требующих высококачественного сигнала синхронизации.

Преимущества

• Высокоточная синхронизация: Обеспечивает минимальный уровень фазового шума и джиттера.
• Широкий диапазон частот: Поддержка входных сигналов до 3.08 ГГц.
• Гибкость в настройке: Возможность настройки множителей и делителей частоты.
• Многочисленные выходные форматы: Поддержка различных типов выходных сигналов (HSDS, LCPECL, LVCMOS, LVDS, LVPECL).

Недостатки

• Сложность конфигурирования: Требует тщательной настройки регистров для оптимальной работы.
• Возможность перегрева: При высокой рабочей нагрузке и неправильном теплоотводе возможно перегревание.

Типовое использование

• Телекоммуникационные системы: Для обеспечения стабильных тактовых сигналов в сетевом оборудовании.
• Радиосистемы: Для устранения джиттера и улучшения качества сигнала.
• Системы профессионального аудио и видео: Для минимизации искажений при передаче данных.

Рекомендации по применению

• Тщательный дизайн печатной платы: Старайтесь минимизировать длину проводников для высокочастотных сигналов.
• Эффективное охлаждение: Используйте радиаторы или другие системы охлаждения для обеспечения стабильной работы при высоких нагрузках.
• Тестирование: Проведите всестороннее тестирование в условиях эксплуатационной среды.

Основные технические характеристики

• Тип: Устранитель джиттера
• Входной сигнал: LVCMOS, LVDS, LVPECL
• Выходной сигнал: HSDS, LCPECL, LVCMOS, LVDS, LVPECL
• Количество контуров: 1
• Максимальная частота: 3.08 ГГц
• Диапазон напряжения питания: 3.15В ~ 3.45В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 64-WQFN (9x9)
• Поддержка делителей и множителей: Да/Нет

Возможные аналоги

• LMK04816BISQ/NOPB: Обеспечивает меньший уровень джиттера при аналогичных характеристиках.
• HMC7043LP6GE: Альтернативный чип от Analog Devices с аналогичными функциями.

Заключение

LMK04828BISQ/NOPB от Texas Instruments — отличный выбор для применения в системах, требующих точной синхронизации и минимального уровня джиттера. Этот чип обеспечивает широкие возможности конфигурирования и высокую стабильность работы, что делает его идеальным решением для профессиональных телекоммуникационных и радиосистем.
