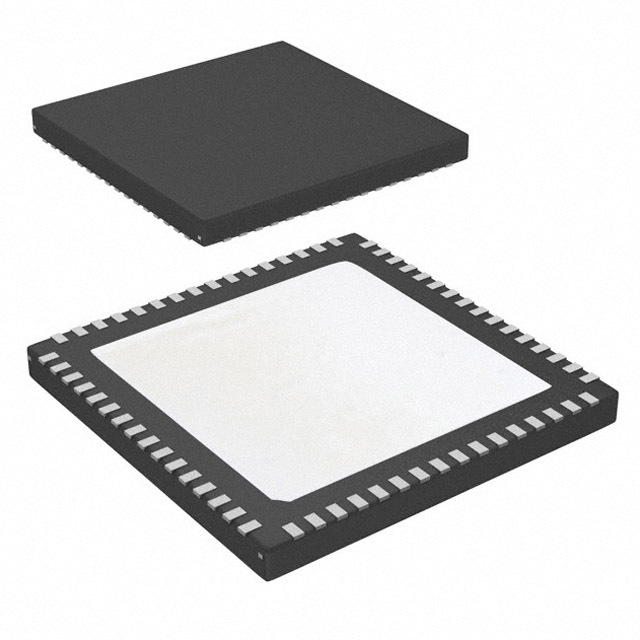

LMK04826BISQ/NOPB

Описание для LMK04826BISQ/NOPB от Texas Instruments

Общее описание: LMK04826BISQ/NOPB – это высокопроизводительный микросхемный очиститель джиттера (jitter cleaner) и синтезатор частоты от компании Texas Instruments. Данный интегральный компонент предназначен для высокоточных приложений, требующих минимального уровня джиттера и синхронизации сигналов. Он обеспечивает высокую степень фильтрации джиттера и является одной из ключевых составляющих для систем, работающих в диапазоне до 2.5 ГГц.

Преимущества:

• Высокая степень устранения джиттера, что повышает качество сигналов
• Поддержка множества различных типов входов и выходов (LVCMOS, LVDS, LVPECL)
• Возможность работы с высокими частотами до 2.5 ГГц
• Встроенные функция PLL и делителей, упрощающие проектирование
• Широкий диапазон рабочей температуры, что делает его подходящим для различных условий эксплуатации

Недостатки:

• Высокая стоимость по сравнению с менее производительными альтернативами
• Комплексность настроек и использования для неопытных пользователей

Типовое использование:

• Системы связи и телекоммуникации
• Высокоскоростные сетевые устройства
• Осциллографы и другие измерительные приборы
• Частотные синтезаторы в научных и промышленных приложениях

Рекомендации по применению:

• Обратите внимание на правильное разведение печатной платы для минимизации паразитных емкостей и индуктивностей, которые могут повлиять на работу микросхемы
• Убедитесь, что питание стабильно и без шумов, это важно для работы PLL и минимизации джиттера
• Используйте соответствующие термопрокладки и другие методы теплоотвода для обеспечения стабильной работы при высоких температурах

Основные технические характеристики:

• Тип: Очиститель джиттера
• Вход: LVCMOS, LVDS, LVPECL
• Выход: HSDS, LCPECL, LVCMOS, LVDS, LVPECL
• Количество цепей: 1
• Соотношение вход/выход: 3:15
• Частота (максимальная): 2.5 ГГц
• Напряжение питания: 3.15V ~ 3.45V
• Рабочая температура: -40°C ~ 85°C
• Корпус: 64-WFQFN (9x9)

Возможные аналоги:

• LMK04828 от Texas Instruments
• CDCM7005 от Texas Instruments
• Si5344A от Silicon Labs

Этот компонент идеально подходит для использования в системах, где необходима высокая точность и надежность сигналов.
