LMK04808BISQE/NOPB от Texas Instruments

Общее описание

LMK04808BISQE/NOPB — это интегральная схема, предназначенная для устранения дрожания сигнала (jitter cleaner) и генерации тактовых импульсов. Этот компонент поддерживает частоты до 1.536 ГГц и может использоваться в разнообразных приложениях, требующих высокой точности и низкого уровня джиттера. Он обеспечивает входную и выходную совместимость с различными стандартами сигналов, включая LVCMOS, LVDS и LVPECL.

Преимущества

• Широкий диапазон частот: до 1.536 ГГц, что делает его подходящим для высокочастотных приложений.
• Уменьшение джиттера: высокая качественная фильтрация джиттера улучшает точность и стабильность сигнала.
• Высокая интеграция: сочетание функции очистки джиттера и генерации сигнала в одном устройстве.
• Высокое число выходов: возможность управления несколькими тактовыми сигналами (до 14 выходов).
• Универсальные входы и выходы: поддержка LVCMOS, LVDS и LVPECL обеспечивает совместимость с различными интерфейсами.

Недостатки

• Сложность в использовании: может потребоваться тщательное изучение документации и внимательная настройка для оптимальной работы.
• Требования к питанию: требует стабильного питания в диапазоне 3.15V ~ 3.45V.

Типовое использование

• Телекоммуникации: применение в системах передачи данных и сетевом оборудовании.
• Радиочастотные системы: использование в базовых станциях и радиопередатчиках.
• Системы измерения и тестирования: обеспечение высокой точности и низкого джиттера в приборах и тестовых системах.
• Видеосистемы: генерация тактовых сигналов для цифрового видеооборудования.

Рекомендации по применению

• Монтаж: рекомендуется поверхностный монтаж (Surface Mount) для удобства интеграции на платах.
• Рабочие условия: следует соблюдать температурный диапазон от -40°C до 85°C для надежной работы.
• Питание: необходимо обеспечить стабильное питание в пределах 3.15V ~ 3.45V.
• Документация: перед использованием внимательно ознакомиться с документацией для правильной конфигурации и настройки устройства.

Основные технические характеристики

• Тип: Устройство для устранения джиттера
• PLL: Да
• Входы: LVCMOS, LVDS, LVPECL
• Выходы: LVCMOS, LVDS, LVPECL
• Количество цепей: 1
• Соотношение вход/выход: 2:14
• Частота (макс.): 1.536 ГГц
• Множитель/делитель: Есть/Нет
• Напряжение питания: 3.15V ~ 3.45V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж

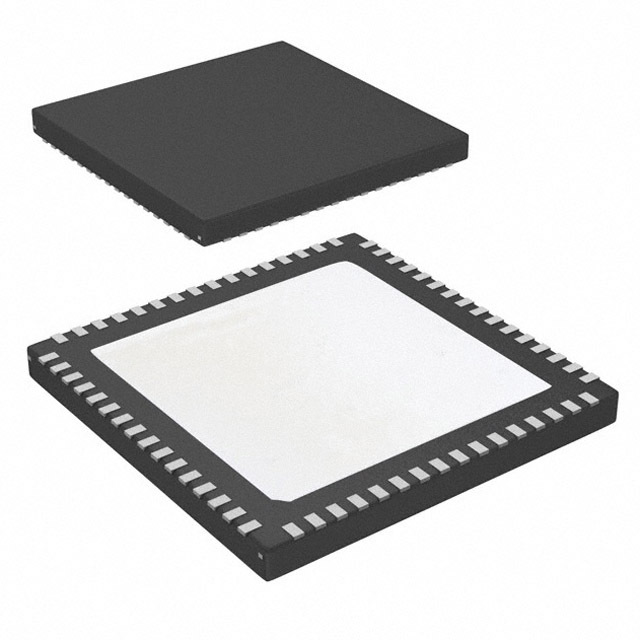

• Корпус: 64-WQFN (9x9), Exposed Pad

Возможные аналоги

• [LMK04828BISQE/NOPB](https://www.ti.com/store/ti/en/p/product/?p=LMK04828BISQE/NOPB)
• [LMK04133BISQ/NOPB](https://www.ti.com/store/ti/en/p/product/?p=LMK04133BISQ/NOPB)
• [CDCE62005RGZR](https://www.ti.com/store/ti/en/p/product/?p=CDCE62005RGZR)

Эти аналоги могут предложить различные вариации характеристик, подходящие для разных задач.

Заключение

LMK04808BISQE/NOPB от Texas Instruments является мощным и многофункциональным компонентом для устранения джиттера и генерации тактовых импульсов, подходящим для широкого спектра применений. С его помощью можно обеспечить высокую точность и стабильность сигнала в самых разнообразных системах.
