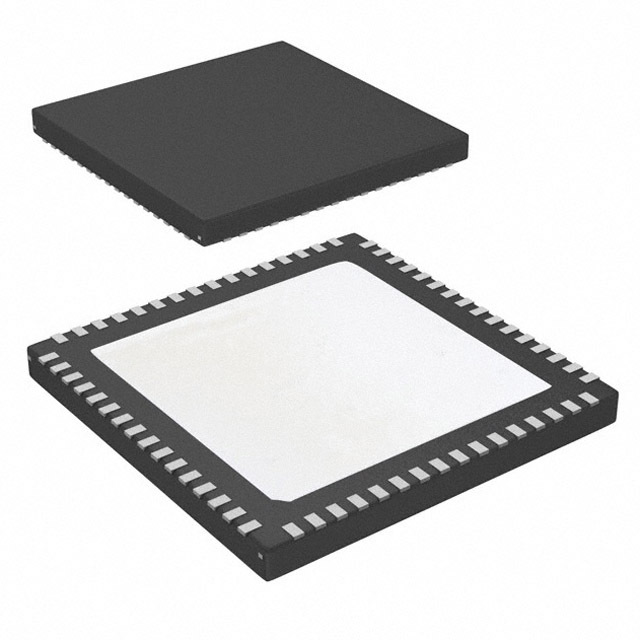

LMK04803BISQE/NOPB от Texas Instruments

Общее описание

LMK04803BISQE/NOPB от Texas Instruments – это программируемый интегральный микросхемный очиститель джиттера (jitter cleaner) и синтезатор частоты, предназначенный для высокоточных синхронизаций в широком спектре приложений. Микросхема может эффективно уменьшить фазовый шум и джиттер в различных системах связи и обработки данных.

Преимущества

• Высокая точность синхронизации: улучшенные характеристики фазового шума и джиттера.
• Широкий диапазон частот: поддержка частот до 1.536 ГГц.
• Гибкость конфигурации: поддержка разных типов входных и выходных сигналов (LVCMOS, LVDS, LVPECL).
• Эффективное энергопотребление: работа с напряжением питания 3.15В ~ 3.45В.

Недостатки

• Сложность использования: требует тщательной настройки и конфигурации для оптимальной работы.
• Необходимо предусмотреть охлаждение: возможен нагрев при работе на высоких частотах.

Типовое использование

• Системы связи и телекоммуникации.
• Высокоскоростные цифровые интерфейсы.
• Радиочастотные передатчики и приемники.
• Системы тестирования и измерения.
• Обработка видеосигналов.

Рекомендации по применению

• При разработке печатных плат (PCB) обеспечьте хорошие условия для отвода тепла и используйте правильные схемы заземления.
• Для оптимальной работы рекомендуем использовать симуляционные инструменты для настройки и верификации конфигурации микросхемы.
• Внимательно настройте делители и умножители частот в соответствии с требованиями вашего проекта, чтобы минимизировать фазовые шумы и джиттер.

Основные технические характеристики

• Тип: Очиститель джиттера, синтезатор частоты.
• Частота, макс.: 1.536 ГГц.
• Входы: LVCMOS, LVDS, LVPECL.
• Выходы: LVCMOS, LVDS, LVPECL.
• Количество контуров: 1.
• Диапазон входных частот: 2:14.
• Диапазон напряжения питания: 3.15В ~ 3.45В.
• Рабочая температура: -40°C до 85°C.
• Корпус: 64-WFQFN (9x9), с экспонированной подложкой.

Возможные аналоги

• LMK04832 от Texas Instruments: усовершенствованный jitter cleaner с улучшенными характеристиками.
• CDCE62005 от Texas Instruments: высокопроизводительный синтезатор частоты.
• HMC7044 от Analog Devices: многофункциональный распределитель и синхронизатор тактовых сигналов.

LMK04803BISQE/NOPB – это надежное решение для высокоточных приложений, требующих минимального уровня джиттера и точной синхронизации. Важно обеспечить правильную установку и конфигурацию микросхемы для достижения наилучших результатов.
