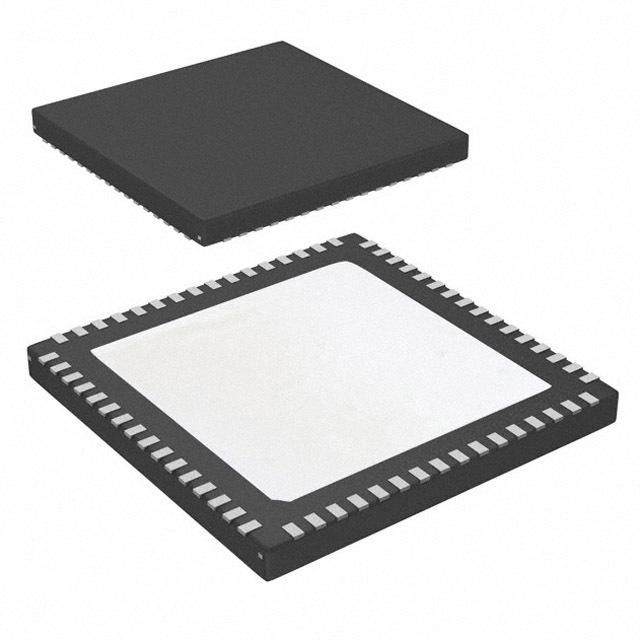

LMK04803BISQ/NOPB

LMK04803BISQ/NOPB от Texas Instruments

Общее описание

LMK04803BISQ/NOPB — это интегральная схема для очистки джиттера и тактового генератора от компании Texas Instruments. Она предназначена для улучшения стабильности и чистоты сигнала в различных высокочастотных приложениях. Эта схема предлагает мощные возможности PLL (Phase-Locked Loop) и ВЧ разветвление, обеспечивая высокую точность и низкий фазовый шум.

Преимущества

• Низкий фазовый шум позволяет использовать эту IC в высокочувствительных приложениях.
• Высокая частота до 1.536 ГГц делает эту схему идеальной для широкого спектра задач.
• Гибкость ввода и вывода: поддержка LVCMOS, LVDS и LVPECL форматов сигнала.
• Множество выходов: 16 различных выходов для применения в многоцелевых системах.
• Функция очески джиттера значительно улучшает качество сигнала.

Недостатки

• Сложность в настройке и конфигурировании может потребовать дополнительной инженерной экспертизы.
• Высокие требования к точности компонентов для достижения оптимальной производительности.

Типовое использование

• Коммуникационные системы: базовые станции, радиочастотные модули.
• Цифровое телевидение и радиовещание.
• Измерительные инструменты: генераторы сигналов, осциллографы.
• Высокоскоростное цифровое оборудование: серверы, центры обработки данных.

Рекомендации по применению

• Заботьтесь о качественном тепловом отводе, так как высокая частота работы и мощное внутреннее нагревание могут привести к перегреву.
• Используйте хорошую экранировку и заземление для минимизации помех.
• Тщательно планируйте трассировку сигналов на плате, чтобы свести к минимуму перекрестные помехи и потери сигнала.

Основные технические характеристики

• Тип: Очиститель джиттера
• PLL: Да
• Вход: LVCMOS, LVDS, LVPECL
• Выход: LVCMOS, LVDS, LVPECL
• Количество схем: 1
• Частота (максимум): 1.536 ГГц
• Коэффициенты деления/умножения: Да/Нет
• Напряжение питания: 3.15 В ~ 3.45 В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 64-WQFN (9x9 мм)

Возможные аналоги

• LMK04806 от Texas Instruments — схожие функции с меньшим количеством выходных каналов.
• CDCM6208V2 от Texas Instruments — высокочастотный генератор с меньшим числом входов/выходов.

Заключение

LMK04803BISQ/NOPB предоставляет высококачественную очистку джиттера и мощные возможности PLL для высокочастотных приложений, обеспечивая надежность и точность сигнала.
