LMK04208NKDT

Описание LMK04208NKDT от Texas Instruments

Общее описание: LMK04208NKDT — это высокопроизводительный двойной PLL-генератор частоты от Texas Instruments, предназначенный для генерации и распределения тактовых сигналов. Основное назначение устройства — создание точных и стабильных тактовых частот с минимальными фазовыми шумами и джиттером, что делает его идеальным решением для использования в системах связи, высокоскоростных вычислительных системах и других высокопроизводительных приложениях.

Преимущества:

• Высокая частота: Работает на частотах до 1.536 ГГц.
• Минимальный фазовый шум и джиттер: Обеспечивает точную и стабильную работу системы.
• Гибкость настроек: Поддержка различных типов входных и выходных сигналов (LVCMOS, LVDS, LVPECL).
• Широкий температурный диапазон: Операционная температура от -40°C до +85°C.

Недостатки:

• Сложность начальной настройки и конфигурации.
• Требует тщательного планирования при проектировании печатных плат для обеспечения минимального уровня шумов и максимальной производительности.

Типовое использование:

• Радиоэлектронные системы и коммутационное оборудование.
• Высокоскоростные вычислительные платформы.
• Системы связи, включая базовые станции.
• Тестовое и измерительное оборудование.

Рекомендации по применению:

• Для обеспечения максимальной производительности и минимального уровня шумов рекомендуется использовать высококачественные компоненты для согласования источников питания.
• Следует внимательно подходить к проектированию печатной платы для минимизации перекрестных помех.
• Настраивайте параметры устройства с использованием рекомендуемых конфигурационных инструментов и документации от Texas Instruments.

Основные технические характеристики:

• Частота (макс): 1.536 ГГц
• Диапазон входных напряжений: 3.15В ~ 3.45В
• Типы входов: LVCMOS, LVDS, LVPECL
• Типы выходов: LVCMOS, LVDS, LVPECL
• Отношение входов к выходам: 2:7
• Количество контуров: 1
• Рабочая температура: -40°C ~ 85°C

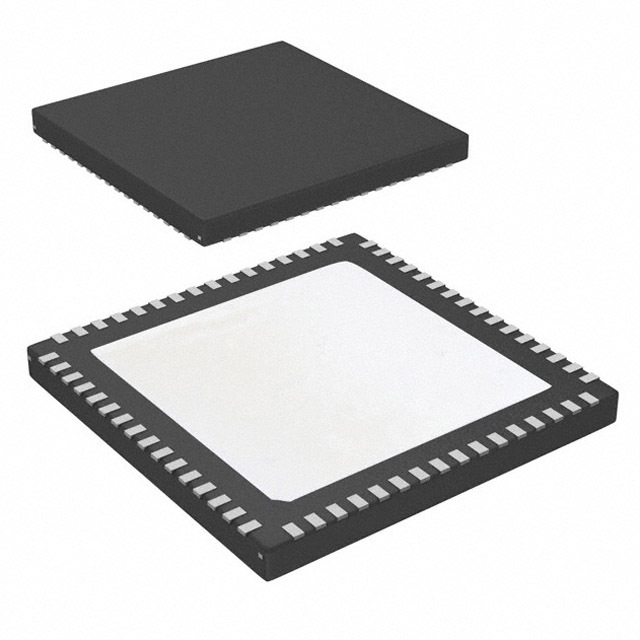

• Корпус: 64-WQFN (9x9 мм)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги:

• LMK04828 — высокопроизводительный генератор тайминга с интегрированным синтезатором временных интервалов.
• CDCE913-Q1 — программируемый генератор частот с тремя базовыми таймерными каналами (значительно проще по функционалу, но подойдет для определенных приложений).
• Si5351A-B-GT от Skyworks Solutions — генератор частот с поддержкой большого количества выходных частот.

Заключение: LMK04208NKDT от Texas Instruments — это мощный и гибкий инструмент для профессионалов, требующих высокоточной и стабильной генерации тактовых частот для широкого спектра высокопроизводительных приложений.
