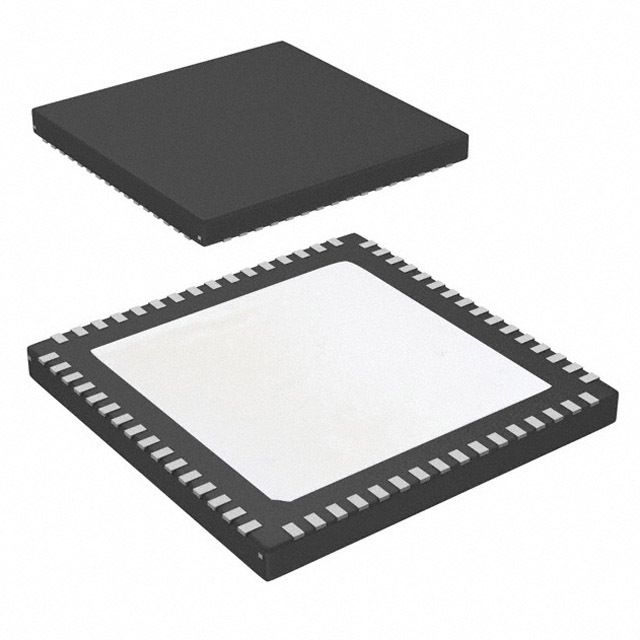

LMK03806BISQ/NOPB

LMK03806BISQ/NOPB от Texas Instruments

Общее описание

LMK03806BISQ/NOPB – это высокопроизводительный программируемый генератор тактовой частоты. Этот интегральный компонент способен генерировать тактовые сигналы с высокой точностью и стабильностью на частотах до 2.6 ГГц. Он поддерживает различные типы входных и выходных сигналов, включая LVCMOS, LVDS и LVPECL, что делает его идеальным решением для широкого спектра приложений.

Преимущества

• Пиковая частота до 2.6 ГГц: Позволяет использовать компонент в высокоскоростных системах.
• Широкий выбор входных и выходных сигналов: Совместимость с различными стандартами сигналов (LVCMOS, LVDS, LVPECL).
• Программируемость: Обеспечивает гибкость и настройку параметров для различных приложений.
• Низкое энергопотребление: Снижает общие энергозатраты системы.
• Температурный диапазон: Работает в широком температурном диапазоне от -40°C до 85°C.

Недостатки

• Сложность настройки: Может потребоваться специальное ПО и опыт для конфигурирования.
• Стоимость: Более высокие характеристики могут увеличить цену по сравнению с базовыми генераторами тактовых частот.

Типовое использование

• Генерация тактовых сигналов в высокоскоростных системах передачи данных.
• Синхронизация в телекоммуникациях и сетевых устройствах.
• Использование в системах базовой станции и сетевой инфраструктуре.

Рекомендации по применению

• Внимательно настройте параметры генерации тактовых сигналов для соответствия требованиям вашей системы.
• Используйте фильтрацию питания для минимизации шумов и улучшения стабильности работы.
• Обеспечьте адекватное тепловое управление, чтобы компонент работал в допустимом температурном диапазоне.

Основные технические характеристики

• Максимальная частота: до 2.6 ГГц
• Входные сигналы: LVCMOS, LVDS, LVPECL, Кристалл
• Выходные сигналы: LVCMOS, LVDS, LVPECL
• Число схем: 1
• Отношение входа к выходу: 1:14
• Дифференциальный вход/выход: Да/Да
• Напряжение питания: 3.15 В ~ 3.45 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 64-WFQFN (9x9) с открытой площадкой

Возможные аналоги

• CDCM6208 от Texas Instruments
• SI5351A-B-GT от Silicon Labs
• AD9576 от Analog Devices

LMK03806BISQ/NOPB от Texas Instruments – идеальный выбор для тех, кто ищет высококачественный и надежный генератор тактовых сигналов для сложных и критичных приложений.
