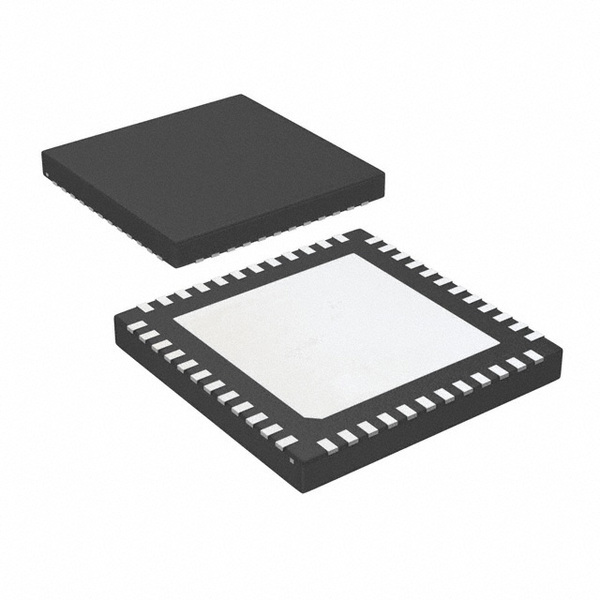

LMK02002ISQ/NOPB

Описание для LMK02002ISQ/NOPB от Texas Instruments

Общее описание

Микросхема LMK02002ISQ/NOPB от Texas Instruments – это высокоточный и высокоэффективный генератор и конденсатор частоты, обеспечивающий генерацию клок-сигналов с низким уровнем шума и высокой стабильностью. Основным предназначением данного компонента является улучшение работы систем синхронизации в цифровых и смешанных сигнальных системах.

Преимущества

• Высокая частотная стабильность: Обеспечение стабильного клока для надежной работы электронных систем.
• Широкий температурный диапазон: Работает в диапазоне от -40°C до 85°C, что делает компонент подходящим для различных условий эксплуатации.
• Малошумящие характеристики: Снижает фазовый шум, что критично для высокочастотных применений.

Недостатки

• Требовательность к точности монтажа: Surface mount пакет требует осторожного и точного монтажного процесса.
• Требования к источнику питания: Необходимость в стабильном напряжении питания 3.15V ~ 3.45V.

Типовое использование

• Коммуникационные системы: Используется в базовых станциях, маршрутизаторах и других телекоммуникационных устройствах.
• Цифровые сигнальные процессоры (DSP): Стабильный и низкошумящий клок улучшает производительность DSP.
• Цифровые визуальные системы: Обеспечивает высококачественное видео без артефактов, связанных с неустойчивостью клока.

Рекомендации по применению

• Использование в условиях с высоким уровнем электромагнитных помех: Рекомендуется использовать соответствующее экранирование для предотвращения влияния помех.
• Заземление и разводка: Особое внимание уделяйте заземлению и разводке на плате, чтобы минимизировать шум и улучшить стабильность клока.
• Термоуправление: Убедитесь, что компоненты на плате не создают теплового воздействия на LMK02002ISQ/NOPB.

Основные технические характеристики

• Тип: Clock Conditioner
• PLL: Да
• Вход: LVCMOS, LVDS, LVPECL
• Выход: LVPECL
• Количество контуров: 1
• Соотношение входа к выходу: 2:4
• Дифференциальный вход/выход: Да/Да
• Максимальная частота: 800МГц
• Делитель/умножитель: Да/Нет
• Напряжение питания: 3.15V ~ 3.45V
• Рабочий температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус/вывод: 48-WQFN (7x7)

Возможные аналоги

• CY27410 от Cypress Semiconductor: Многоканальный генератор частоты с поддержкой более высоких частот и широким диапазоном выхода.
• AD9576ABCZ от Analog Devices: Углубленный генератор клок-сигналов со схожими характеристиками, но с большими опциями конфигурации.

Эта микросхема представляет собой оптимальное решение для сложных систем, требующих высококачественного клока с минимальными фазовыми шумами.
