LMK00308SQ/NOPB

Описание LMK00308SQ/NOPB от Texas Instruments

Общее описание

LMK00308SQ/NOPB — это высокопроизводительный буфер распределения тактовых сигналов (fanout buffer), мультиплексор и транслятор от Texas Instruments. Этот компонент предназначен для точного управления временными сигналами в различных системах, включая коммуникационные, серверные и компьютерные системы. Он позволяет входному сигналу распределяться на несколько выходов, обеспечивая сочетание высокой частоты и низкого джиттера.

Преимущества

• Высокая рабочая частота: Поддерживает максимальную частоту до 3,1 ГГц.
• Многообразие входов и выходов: Входы поддерживают различные стандарты сигналов, такие как CML, HCSL, HSTL, LVDS, LVPECL, SSTL и Кристалл. Выходы поддерживают HCSL, LVCMOS, LVDS и LVPECL.
• Широкий рабочий диапазон температур: Работает в диапазоне температур от -40°C до +85°C, что делает его подходящим для использования в промышленных условиях.
• Простота монтажа: Компактный корпус 40-WQFN (6x6 мм) с обнаженной подложкой для поверхностного монтажа.

Недостатки

• Требования к питанию: Требует стабильного питания в диапазоне 3.15В – 3.45В, что может потребовать дополнительного контроля системы питания.
• Комплексность: Установка и конфигурация могут потребовать детального понимания характеристик входных и выходных сигналов.

Типовое использование

• Распределение тактовых сигналов в высокопроизводительных коммуникационных системах.
• Управление временными сигналами в серверных и компьютерных системах.
• Мультиплексирование сигналов в сложных схемах синхронизации и времязадающих устройствах.

Рекомендации по применению

• Убедитесь, что источник питания стабилен и находится в допустимом диапазоне 3.15В – 3.45В.
• Следите за правильным подключением входных и выходных сигналов в соответствии с необходимым стандартом для каждой линии.
• Обеспечьте адекватное охлаждение для работы при максимальной частоте и в тяжелых температурных условиях.

Основные технические характеристики

• Тип: Буфер fanout, мультиплексор, транслятор
• Количество цепей: 1
• Входное/выходное соотношение: 3:9
• Дифференциальные входы/выходы: Да/Да
• Частота (макс.): 3.1 ГГц
• Напряжение питания: 3.15В – 3.45В
• Температурный диапазон: -40°C ~ +85°C
• Тип монтажа: Поверхностный монтаж (SMD)

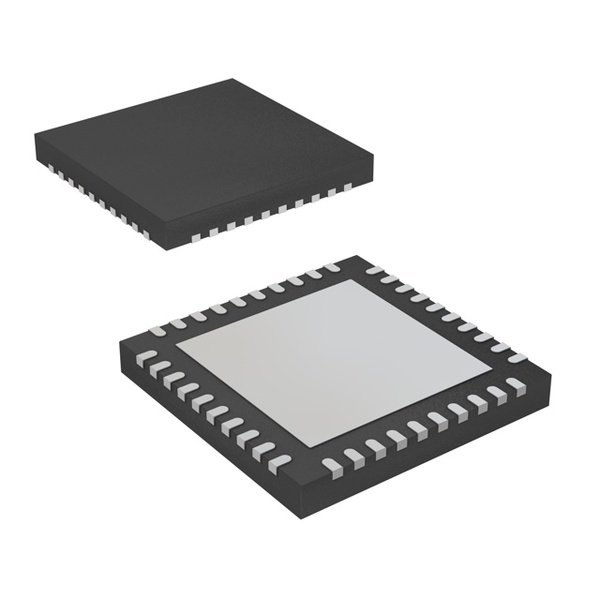

• Корпус: 40-WQFN (6x6 мм) с обнаженной подложкой

Возможные аналоги

• CDCLVD1216 — буфер от Texas Instruments с похожими характеристиками.
• ICS8442004 — многовыходной тактовый буфер от Renesas.
• SI5330 — тактовый мультиплексор от Silicon Labs.

Этот компонент предназначен для использования в критически важных и высокопроизводительных приложениях, где точность и надежность временных сигналов играют ключевую роль.
