LMH730316/NOPB от Texas Instruments

Общее описание

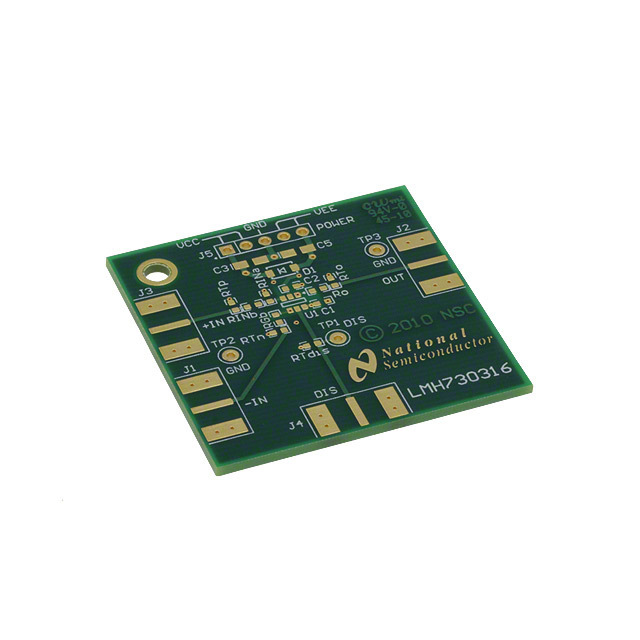

LMH730316/NOPB — это усилительная оценочная плата (evaluation board) от Texas Instruments, предназначенная для конфигурации и тестирования операционных усилителей, поставляемых в корпусах SOT-23-5 и SOT-23-6. Плата предоставляет пользователям удобный интерфейс для исследования характеристик различных усилителей и выполнения их параметрической оценки.

Преимущества

• Удобство использования: Плата позволяет легко подключать и тестировать операционные усилители в различных конфигурациях.
• Универсальность: Поддержка корпусов SOT-23-5 и SOT-23-6 делает её подходящей для использования с широким спектром усилителей.
• Компактность: Малые размеры платы упрощают интеграцию в лабораторные и учебные проекты.

Недостатки

• Ограниченная функциональность: Плата предназначена только для использования с операционными усилителями в определённых корпусах (SOT-23-5 и SOT-23-6).
• Требует внешних компонентов: Для полноценного тестирования могут потребоваться дополнительные элементы схемы.

Типовое использование

• Оценка характеристик усилителей: Позволяет тестировать параметры операционных усилителей, такие как коэффициент усиления, полоса пропускания, задержка и т.д.
• Разработка и прототипирование: Идеальна для использования в лабораториях при разработке и прототипировании аналоговых схем.
• Образовательные цели: Применяется в учебных заведениях для обучения принципам работы и конфигурации операционных усилителей.

Рекомендации по применению

1. Подготовка платы: Установите нужный операционный усилитель в соответствующий корпус (SOT-23-5 или SOT-23-6).
2. Сборка схемы: Подключите необходимые внешние компоненты (резисторы, конденсаторы и т.д.) в соответствии с исследуемой схемой.
3. Подача питания: Обеспечьте корректное питание для операционного усилителя в зависимости от его характеристик.
4. Измерение параметров: Используйте осциллографы, мультиметры и другие измерительные приборы для оценки параметров усилителя.

Основные технические характеристики

• Поддержка корпусов: SOT-23-5, SOT-23-6
• Тип платы: Evaluation Board (оценочная плата)
• Размеры: Компактные (точные размеры уточняются у производителя)

Возможные аналоги

• LMH730216: Оценочная плата для операционных усилителей в корпусах SOIC-8.
• OPA350EVM-PDK: Набор для оценки операционного усилителя OPA350 от Texas Instruments.
• TSV991EVAL-K: Оценочная плата для операционного усилителя TSV991 от STMicroelectronics.

Эта плата предоставляет пользователям удобный способ тестировать и конфигурировать операционные усилители, облегчая процесс однократного прототипирования и параметрической оценки.
