LMH6553SDEVAL/NOPB

21 600,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Общее описание

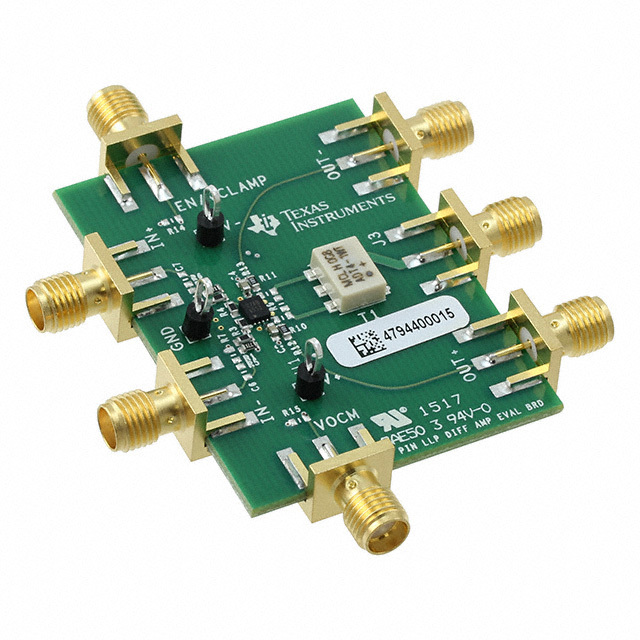

LMH6553SDEVAL/NOPB от Texas Instruments представляет собой оценочную плату, предназначенную для тестирования и оценки характеристик высокоскоростного операционного усилителя LMH6553. Этот усилитель предназначен для использования в схемах с обратной связью по току и предлагает высокую скорость нарастания, широкий диапазон частот и высокую линейность, что делает его идеальным для различных применений в обработке сигналов.

Преимущества

  • Высокая скорость нарастания: 2300 В/мкс
  • Широкая полоса пропускания: 900 МГц
  • Низкий уровень искажений: Обеспечивает высокую точность сигналов
  • Хорошие дифференциальные выходные характеристики: Допускает работу с балансными линиями передачи
  • Компактный дизайн: Удобство интеграции в различные устройства

Недостатки

  • Увеличенное энергопотребление: Потребляет больше энергии по сравнению с низкочастотными усилителями
  • Чувствительность к шумам: Может требовать дополнительных мер по экранированию в высокочастотных приложениях

Типовое использование

  • Системы связи: Использование в передающих и приемных устройствах для обеспечения высококачественной передачи сигналов
  • Медицинская аппаратура: Прецизионные измерения и обработка сигналов от датчиков
  • Радиолокационные системы: Высокая скорость и точность обработки сигналов
  • Тестовое и измерительное оборудование: Повышение точности и скорости анализа данных

Рекомендации по применению

  • Питание: Рекомендуется использовать стабилизированный источник питания 4.5V ~ 12V, ±2.25V ~ 6V
  • Разводка плат: Минимизируйте длину путей сигнала для уменьшения потенциальных помех и искажений
  • Компоновка компонентов: Размещайте емкости декуплирования рядом с выводами источника питания для уменьшения шумов
  • Экранирование: Используйте металлические корпуса или другие средства экранирования в высокочастотных приложениях

Основные технические характеристики

  • Тип усилителя: Операционный усилитель с обратной связью по току
  • Число каналов: 1
  • Тип выхода: Дифференциальный
  • Скорость нарастания: 2300 В/мкс
  • Полоса пропускания (при -3 дБ): 900 МГц
  • Максимальный выходной ток: 120 мА
  • Потребляемый ток: 29.1 мА
  • Напряжение питания: 4.5V ~ 12V, ±2.25V ~ 6V
  • Тип платы: Полностью укомплектована

Возможные аналоги

  • AD8129 от Analog Devices: Высокочастотный операционный усилитель с обратной связью по току
  • THS3201 от Texas Instruments: Одноканальный операционный усилитель с высокой скоростью нарастания
