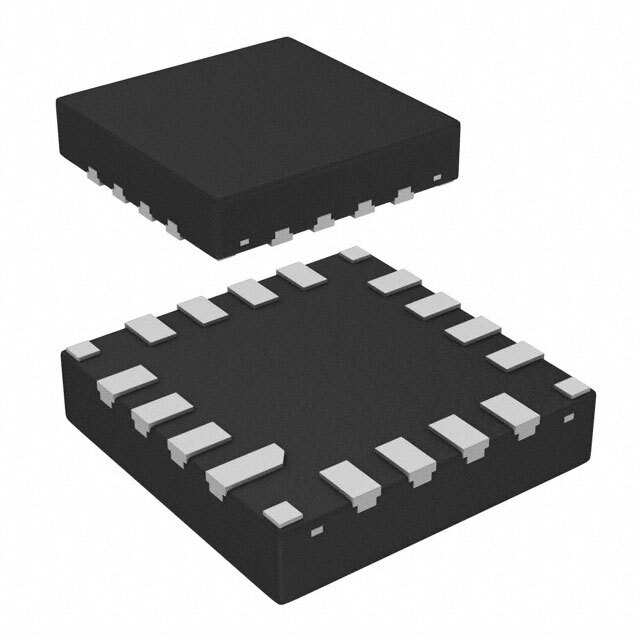

LMH6401IRMZT

Описание компонента: LMH6401IRMZT от Texas Instruments

Общее описание: LMH6401IRMZT — высокоскоростной усилитель с переменным коэффициентом усиления (VGA), разработанный компанией Texas Instruments. Он предлагает отличные характеристики по динамическому диапазону и является идеальным выбором для широкого спектра приложений, требующих высокой точности и скорости передачи данных. Устройство выполнено в компактном корпусе 16-UQFN (3х3 мм), что обеспечивает низкий уровень электромагнитных помех и минимизацию пространства на печатной плате.

Преимущества:

• Высокая полоса пропускания: До 4,5 ГГц, что делает его подходящим для приложений с высокими частотами.
• Высокая скорость нарастания: 18200 В/мкс, что обеспечивает быстрое реагирование на входные сигналы.
• Регулируемый коэффициент усиления: Позволяет настраивать усиление в широком диапазоне, обеспечивая гибкость в различных приложениях.
• Отличное соотношение сигнал/шум: Обеспечивает высокую точность и минимальные искажения сигнала.
• Низкое энергопотребление: Сниженное энергопотребление делает его идеальным для мобильных и портативных устройств.

Недостатки:

• Ограниченный рабочий диапазон температур: Температурный диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.
• Относительно высокие требования к питанию: Требует питания от 4 В до 5,25 В.

Типовое использование:

• Системы беспроводной связи
• Оптические приемники
• Устройства обработки сигналов
• Радиочастотные фронтенды
• Медицинские приборы

Рекомендации по применению:

• Используйте хорошие практики проектирования печатных плат: минимизируйте длину проводников и размещайте компоненты фильтрации питания рядом с выводами питания устройства.
• Обеспечьте адекватное охлаждение: учитывайте тепловыделение и размещайте термопредставители для эффективного рассеивания тепла.

Основные технические характеристики:

• Тип усилителя: Усилитель с переменным коэффициентом усиления (VGA)
• Количество каналов: 1
• Тип выхода: Дифференциальный
• Скорость нарастания: 18200 В/мкс
• Коэффициент усиления по полосе пропускания: 500 МГц
• Полоса пропускания (-3 дБ): 4,5 ГГц
• Потребляемый ток: 69 мА
• Диапазон напряжения питания: от 4 В до 5,25 В
• Рабочая температура: от -40°C до 85°C
• Монтаж: Поверхностный (SMT)
• Корпус: 16-UQFN (3х3 мм)

Возможные аналоги:

• ADL5205 от Analog Devices: Тоже является VGA с высокой полосой пропускания.
• MAX2057 от Maxim Integrated: Альтернатива с высокими характеристиками усиления.
• LTC5586 от Analog Devices: Предлагает аналогичные характеристики, но может иметь отличия в конструктивном исполнении и функциональных возможностях.

Используйте LMH6401IRMZT для создания высококачественных электронных систем с высоким динамическим диапазоном и превосходной производительностью в условиях высокой частоты.
