LMH6401IRMZR

Описание для LMH6401IRMZR от Texas Instruments

Общее описание: LMH6401IRMZR от Texas Instruments - это высокоскоростной, широкий диапазон регулировки усиления (VGA) операционный усилитель, предназначенный для использования в приложениях, где требуется высокая точность и широкий диапазон частот. Устройство обеспечивает непрерывное линейное изменение коэффициента усиления и имеет малое уровень напряжения шума.

Преимущества:

• Высокая точность: Обеспечивается малым уровнем входного шума и низкими искажениями.
• Широкий частотный диапазон: Устройство поддерживает частоты до 4.5 ГГц.
• Гибкость применения: Поддержка дифференциального выхода и регулировка усиления.

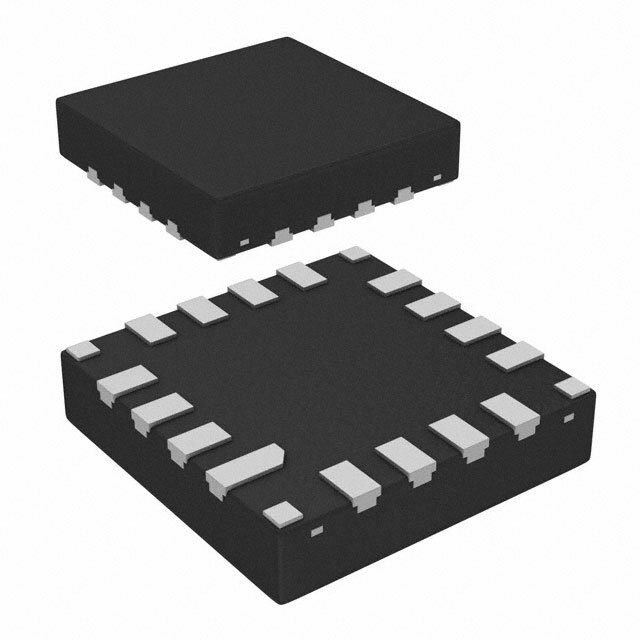

• Компактность: Доступно в компактном корпусе 16-UQFN (3x3).

Недостатки:

• Энергопотребление: Мощное устройство с потреблением 69 мА может не подходить для энергозависимых приложений.
• Температурный диапазон: Рабочий температурный диапазон ограничен от -40°C до 85°C.

Типовое использование:

• Системы связи: Применяется в базовых станциях и других телекоммуникационных системах для передатчиков и приемников.
• Радиочастотные приложения: Используется в радиочастотных фильтрах и усилителях для обработки RF сигналов.
• Автоматизация и управление: Применяется в промышленных системах автоматизации и оборудовании для измерения и контроля.

Рекомендации по применению:

• Обеспечивайте стабильное питание в диапазоне от 4 В до 5.25 В.
• Используйте подходящие фильтры и схемы согласования для достижения наилучших характеристик устройства.
• Старайтесь минимизировать электромагнитные помехи и обеспечить хорошее экранирование для высокочастотных приложений.

Основные технические характеристики:

• Тип усилителя: Регулируемый усилитель
• Количество схем: 1
• Тип выхода: Дифференциальный
• Скорость нарастания: 18200 В/мкс
• Частотная полоса на единичный коэффициент усиления: 500 МГц
• Полоса пропускания (-3дБ): 4.5 ГГц
• Ток потребления: 69 мА
• Напряжение питания (мин): 4 В
• Напряжение питания (макс): 5.25 В
• Рабочий диапазон температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус/форм-фактор: 16-UQFN (3x3)

Возможные аналоги:

• AD8367 от Analog Devices: Похожее устройство с высоким уровнем гибкости и точности.
• MAX2025A от Maxim Integrated: Применяется в схожих высокочастотных и широкополосных приложениях.

LMH6401IRMZR является отличным выбором для приложений, требующих точного и быстрого усиления сигнала с минимальными шумами и искажениями.
