LMH5401EVM

LMH5401EVM от Texas Instruments

Общее описание

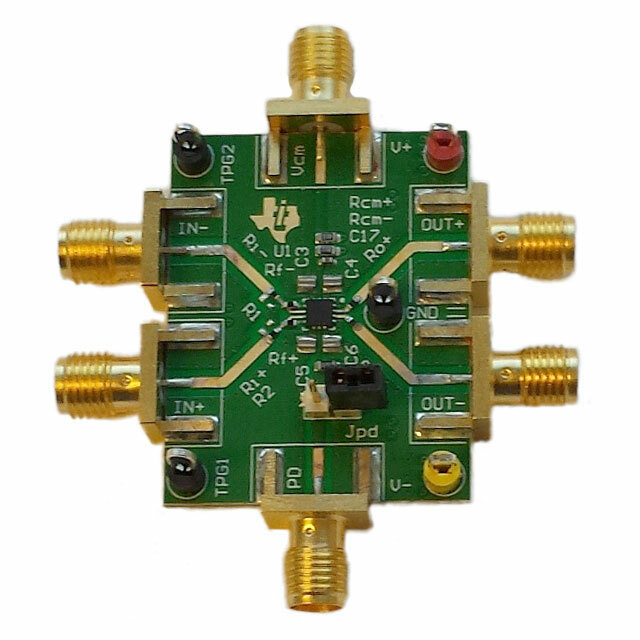

Оценочная плата LMH5401EVM предназначена для облегчения тестирования и оценки производительности операционного усилителя LMH5401 от Texas Instruments. Этот инструмент позволяет инженерам быстро интегрировать и оценить высокоскоростной дифференциальный усилитель в своих проектах.

Преимущества

• Высокая скорость обработки сигнала: Усилитель обладает пропускной способностью 5 ГГц и скоростью нарастания выходного сигнала 17500 В/мкс.
• Простота использования: Плата поставляется полностью собранной и готовой к использованию.
• Гибкость в питании: Поддерживает как однополярное, так и двухполярное питание.

Недостатки

• Высокое энергопотребление: Операционный усилитель требует значительного тока питания, что может ограничить его применение в автономных системах с ограниченным источником питания.
• Сложность настройки: Высокоскоростные компоненты могут требовать тщательной настройки схемы для предотвращения шумов и нестабильностей.

Типовое использование

• Высокочастотные системы связи
• Измерительные приборы
• Обработка сигналов радио и телевизионных передач
• Системы радаров и наведения

Рекомендации по применению

• Тщательный монтаж: Высокоскоростные схемы чувствительны к паразитным параметрам, поэтому рекомендуется использовать соответствующие методы монтажа и разводки печатной платы.
• Экранирование: Для минимизации электромагнитных помех желательно использовать экранированные корпуса и кабели.
• Правильное охлаждение: Обеспечить эффективное рассеивание тепла, если устройство используется в режимах с высокой мощностью.

Основные технические характеристики

• Количество каналов на ИС: 1
• Тип усилителя: Дифференциальный
• Выходной тип: Дифференциальный
• Скорость нарастания: 17500 В/мкс
• Полоса пропускания (-3 дБ): 1.2 ГГц
• Выходной ток на канал: 40 мА
• Ток потребления (основная ИС): 58 мА
• Напряжение питания, однополярное/двухполярное: 3.15 В ~ 5.25 В, ±1.58 В ~ 2.625 В
• Тип платы: Полностью собрано
• Сопровождаемые компоненты: Плата(ы)

Возможные аналоги

• LMH6702: Высокоскоростной операционный усилитель от Texas Instruments с аналогичными характеристиками.
• AD8138: Высокоскоростной дифференциальный усилитель от Analog Devices для альтернативных приложений.

Заключение

LMH5401EVM от Texas Instruments представляет собой мощный инструмент для инженеров, занимающихся высокочастотной обработкой сигналов. Он обеспечивает высокую скорость и точность, что делает его идеальным выбором для применения в самых современных электронных системах.
