LMH32401RGTEVM
Описание
LMH32401RGTEVM Evaluation Module
Общее описание

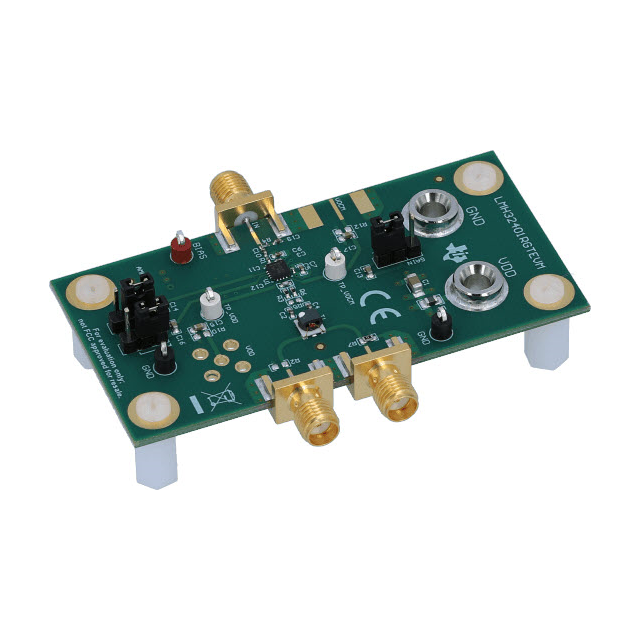

Модуль оценки LMH32401RGTEVM от Texas Instruments представляет собой плату для оценки возможностей высокоскоростного трансимпедансного усилителя LMH32401. Этот модуль позволяет разработчикам быстро и легко тестировать производительность усилителя в различных приложениях, таких как системы обнаружения фотонных потоков и оптические датчики.
Преимущества
- Высокая скорость: Ширина полосы частот до 500 МГц и скорость нарастания сигнала 1100 В/мкс обеспечивают высокоскоростную обработку сигналов.
- Удобство использования: Полностью укомплектованная плата позволяет быстро начать работу.
- Точность и надежность: Высокий выходной ток (26.6 мА на канал) и стабильная работа при напряжении питания от 3 В до 3.45 В.
- Гибкость в применении: Модуль может быть использован в различных областях, от научных исследований до промышленных приложений.
Недостатки
- Сложность настройки: Требует некоторого опыта и знаний в области электроники для полноценного использования всех возможностей.
- Ограничения по напряжению питания: Модуль работает при относительно низком напряжении питания, что может быть ограничением для некоторых приложений.
Типовое использование
- Системы оптического обнаружения
- Медицинские приборы
- Научные исследования и лабораторные установки
- Промышленные датчики и системы мониторинга
Рекомендации по применению
Используйте этот модуль для тщательного тестирования и оценки характеристик LMH32401. Убедитесь, что рабочие условия соответствуют спецификациям, указанным в документации. В целях безопасности следуйте всем стандартным процедурам обращения с электроникой.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип усилителя | Трансимпедансный |
| Число каналов в ИМС | 1 - Single |
| Тип выхода | Дифференциальный |
| Скорость нарастания сигнала | 1100 В/мкс |
| Ширина полосы пропускания | 500 МГц |
| Ток на канал | 26.6 мА |
| Потребляемый ток (главный ИМС) | 29 мА |
| Напряжение питания | 3 В ~ 3.45 В |
| Тип платы | Полностью укомплектованная |
| Комплект поставки | Плата (платы) |
| Используемая ИМС / часть | LMH32401 |
Возможные аналоги
- ONET4291VA от Texas Instruments
- OPA857IDRFT от Texas Instruments
- AD8015ARDZ-R7 от Analog Devices
Этот модуль оценки является отличным инструментом для разработчиков, желающих протестировать и изучить возможности высокоскоростного трансимпедансного усилителя LMH32401. Подходит для широкого спектра применений, от научных до промышленных.
Описание товара
- Datasheet [2]: Перейти
