LMG5200MOFR

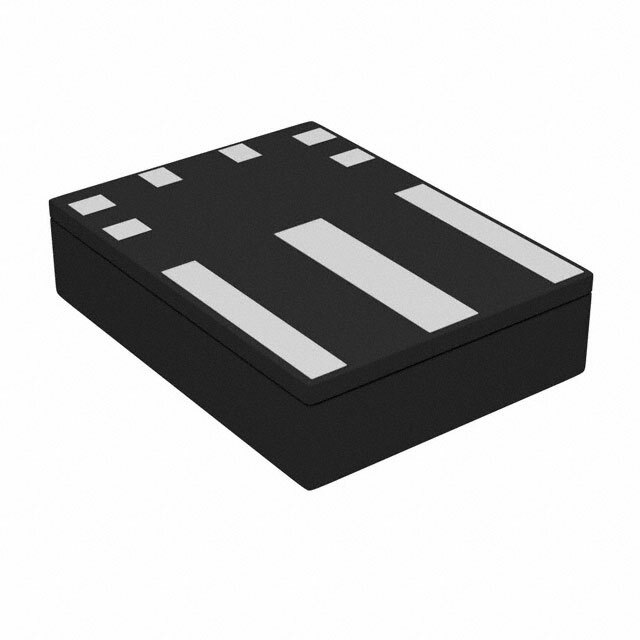

Микросхема LMG5200MOFR от Texas Instruments

Общее описание

LMG5200MOFR — это интегрированный полумостовой драйвер, разработанный на основе передовой технологии Gallium Nitride (GaN) FETs. Устройство включает в себя два высокопроизводительных GaN-полевых транзистора с низким сопротивлением открытого канала и встроенный драйвер, что обеспечивает высокую эффективность и компактные размеры.

Преимущества

• Высокая эффективность: благодаря использованию GaN-технологии достигается высокая эффективность при низких потерях на сопротивлении Rds(on).
• Компактный размер: интеграция драйвера и двух транзисторов в одном корпусе позволяет значительно сократить занимаемую площадь на плате.
• Высокая скорость переключения: GaN-транзисторы обладают высокой скоростью переключения, что уменьшает потери на переключение и повышает общую эффективность системы.
• Интеграция схем защиты: встроенная защита от пониженного напряжения (UVLO) обеспечивает безопасную работу устройства.

Недостатки

• Высокая стоимость: GaN-компоненты зачастую дороже традиционных кремниевых транзисторов.
• Теплоотвод: несмотря на высокую эффективность, при высоких токах может потребоваться дополнительное охлаждение.

Типовое использование

• Синхронные понижающие преобразователи (Buck-конвертеры)
• Инверторы
• DC-DC преобразователи
• Приводы электромоторов
• Высокочастотные переключающие схемы

Рекомендации по применению

• Обязательно используйте качественные конденсаторы для обеспечения стабильного питания.
• Разработайте качественную систему теплоотвода, если устройство работает в критических режимах.
• Следуйте рекомендациям по разводке PCB от производителя для минимизации электромагнитных помех (EMI) и обеспечения стабильной работы.

Основные технические характеристики

• Конфигурация: Полумостовой драйвер
• Напряжение питания (Vcc): 4.75В - 5.25В
• Напряжение нагрузки: до 80В
• Ток на канал: 10A
• Сопротивление Rds(on): 15 мОм (верхний и нижний транзисторы)
• Рабочая температура: -40°C до 125°C (Тj)
• Корпус: 9-QFN (8x6 мм)
• Особенности: Встроенная схема Bootstrap, защита от пониженного напряжения (UVLO)

Возможные аналоги

• EPC2034: от Efficient Power Conversion Corporation
• GS66508B: от GaN Systems
• TP90H050WS: от Texas Instruments (если нужен кремниевый аналог)

LMG5200MOFR — это отличное решение для применений, требующих высокой эффективности и компактных размеров, благодаря использованию передовой GaN-технологии и интеграции драйвера.
