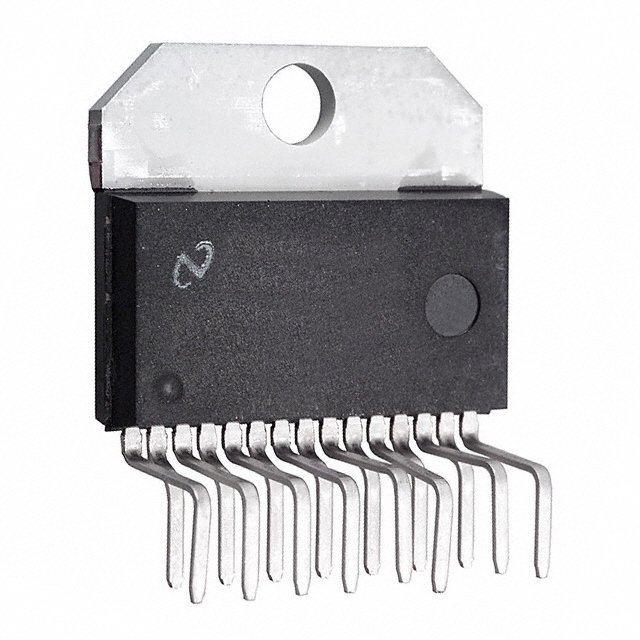

Описание: LMD18245T

Производитель: Texas Instruments

Общее описание

LMD18245T от Texas Instruments – это высокоэффективный двухканальный драйвер моторчика, предназначенный для управления двухфазными и однофазными двигателями постоянного тока с током до 3 А и напряжением 12–55 В. Этот интегральный компонент выполнен по би-CMOS/DMOS технологии и обеспечивает полный контроль над мощностью и стадией управления.

Преимущества

• Широкий диапазон напряжений питания (12-55 В)
• Высокий выходной ток (до 3 А)
• Полностью интегрированная схема управления и силовой стадии
• Удобный интерфейс для параллельного управления
• Высокая точность управления шаговым двигателем благодаря поддержке полношагового и полушагового режимов.

Недостатки

• Не рекомендован для новых разработок (Not For New Designs, NND)
• Через отверстие монтажа, что может усложнить установку в современные компактные устройства.

Типовое использование

• Приводы шаговых двигателей для ЧПУ
• Робототехника и автоматизация
• Промышленные системы управления
• Принтеры и сканеры
• Точное позиционирование двигателей в медицине и научных исследованиях

Рекомендации по применению

Для максимального использования возможностей LMD18245T рекомендуется:

• Использовать премиальные конденсаторы для фильтрации питания
• Обеспечить эффективное теплоотведение, так как корпус TO-220-15 требует установки радиатора
• Следить за условием работы при максимальном токе и напряжении для продления срока службы устройства

Основные технические характеристики

• Тип двигателя: Двухфазные шаговые, Однофазные щеточные
• Общая функция: Полностью интегрированный драйвер
• Конфигурация выхода: Полумост (2)
• Интерфейс: Параллельный
• Технология: Би-CMOS, DMOS
• Разрешение шага: Полный шаг, Полушаг
• Ток на выходе: до 3 А
• Напряжение питания: 12 В - 55 В
• Напряжение на нагрузке: 12 В - 55 В
• Рабочая температура: -40 °C ~ 150 °C (TJ)
• Тип корпуса: TO-220-15 (сформированные выводы)

Возможные аналоги

• L298N: Двухканальный драйвер двигателя, но с несколько меньшей мощностью
• DRV8825: Шаговый драйвер с высоким током и поддержкой микрошагов, также от Texas Instruments.

Заключение

LMD18245T от Texas Instruments – это высокоэффективное и надежное решение для управления шаговыми двигателями и двигателями постоянного тока. Широкий диапазон напряжений, высокий ток и полная интеграция схем управления и силовых стадий делают его идеальным выбором для промышленных и бытовых применений.
