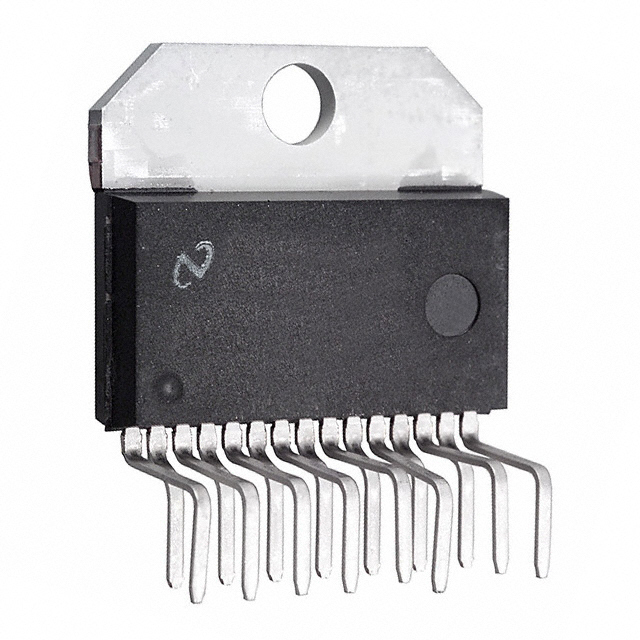

LMD18245T/NOPB

LMD18245T/NOPB от Texas Instruments

Общее описание

LMD18245T/NOPB — это интегральная схема (IC) драйвера двигателя от компании Texas Instruments. Она предназначена для управления двигателями постоянного тока и шаговыми двигателями, а также включает в себя полностью интегрированные элементы управления и силовой каскад. Данный драйвер использует технология Bi-CMOS и DMOS, обеспечивая высокую эффективность и надежность работы.

Преимущества

• Высокое напряжение питания: Поддерживает напряжение питания от 12 В до 55 В, что дает большую гибкость в использовании.
• Выходной ток: Способен обеспечивать выходной ток до 3 А, что подходит для работы с большинством двигателей среднего размера.
• Удобный интерфейс: Параллельный интерфейс позволяет легко интегрировать IC в ваши системы управления.
• Мощная архитектура: Благодаря использованию Bi-CMOS и DMOS технологий, устройство обеспечивает высокую эффективность и надежность.

Недостатки

• Размер: Корпус TO-220-15 занимает относительно много места в платах с высокой плотностью компонентов.
• Требуется радиатор: Для работы при максимальных токах и напряжениях требуется использование радиатора для отвода тепла.

Типовое использование

• Управление шаговыми двигателями: Поддерживает как полные, так и половинные шаги.
• Управление двигателями постоянного тока: Идеально подходит для применения в приводах постоянного тока.
• Робототехника: Может быть использован в различных приложения роботов для управления движением.

Рекомендации по применению

• Используйте радиатор для эффективного отвода тепла при работе с высокими токами.
• Обратите внимание на правильное расположение и пайку корпуса TO-220-15 для обеспечения надёжного электрического контакта.
• При проектировании печатной платы убедитесь в наличии необходимых элементов фильтрации для подавления помех.

Основные технические характеристики

• Тип двигателя: Биполярный шаговый и щеточный постоянного тока.
• Функция: Полностью интегрированный драйвер с элементами управления и силовым каскадом.
• Конфигурация выхода: Полумост (2 выхода).
• Интерфейс: Параллельный.
• Технология: Bi-CMOS, DMOS.
• Разрешение шага: 1, 1/2 шаг.
• Ток на выходе: до 3 А.
• Напряжение подачи: от 12 В до 55 В.
• Рабочая температура: от -40°C до 150°C (TJ).
• Корпус: TO-220-15.

Возможные аналоги

• L298N: Двухканальный драйвер двигателя от STMicroelectronics.
• DRV8825: Драйвер шагового двигателя от Texas Instruments.

LMD18245T/NOPB является мощным и универсальным драйвером двигателя для различных применений в области управления движением и автоматизации.
