LM78M05CH/NOPB

LM78M05CH/NOPB от Texas Instruments

Общее описание

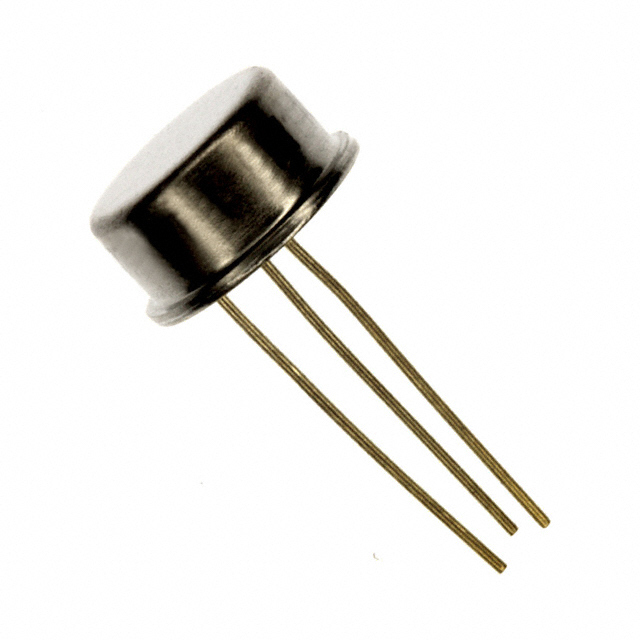

LM78M05CH/NOPB – это линейный регулятор напряжения от компании Texas Instruments. Этот компонент представляет собой фиксированный положительный регулятор, который обеспечивает стабильное выходное напряжение 5В при максимальном выходном токе до 500 мА. Он поставляется в металлическом корпусе TO-39-3, который способствует эффективному рассеиванию тепла.

Преимущества

• Стабильное выходное напряжение: Фиксированное выходное напряжение 5В.
• Высокая защищенность: Встроенные схемы защиты от перегрузки по току, перегрева и короткого замыкания.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения до 35В.
• Широкий диапазон рабочих температур: Обеспечивает надежную работу в диапазоне от -40°C до 125°C.

Недостатки

• Эффективность: Как и у всех линейных регуляторов, эффективность может быть ниже по сравнению с импульсными регуляторами на высоких входных напряжениях.
• Габариты: Металлический корпус TO-39 может занимать больше места по сравнению с SMD-версиями регуляторов.

Типовое использование

• Питание микроконтроллеров и микропроцессоров: Обеспечивает стабильное питание для разнообразных электронных компонентов.
• Силовые цепи аналоговых схем: Применим в схемах, требующих фиксированное напряжение 5В.
• Конечные устройства потребительской электроники: Отлично подходит для встроенных систем и бытовой электроники.

Рекомендации по применению

• Теплоотвод: Для улучшения рассеивания тепла рекомендуется устанавливать регулятор на радиатор.
• Фильтрация входного и выходного питания: Рекомендуется использовать конденсаторы фильтрации на входе и выходе регулятора для уменьшения шумов и обеспечения стабильной работы.

Основные технические характеристики

• Входное напряжение (макс.): 35В
• Выходное напряжение (фиксированное): 5В
• Максимальный выходной ток: 500 мА
• Ток покоя (Iq): 3 мА (типичный)
• Защита: Перегрузка по току, перегрев, короткое замыкание
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: TO-39-3

Возможные аналоги

• LM7805CT от Texas Instruments: Подобный фиксированный регулятор напряжения с выходным напряжением 5В, но в корпусе ТО-220, поддерживающий выходной ток до 1.5А.
• 78L05 от Fairchild Semiconductor: Регулятор от другого производителя с фиксированным выходным напряжением 5В, максимальным выходным током 100 мА, в корпусе TO-92, более компактный.

LM78M05CH/NOPB является надежным решением для приложений, требующих стабильное 5В питание с входным напряжением до 35В и выходным током до 500 мА.
