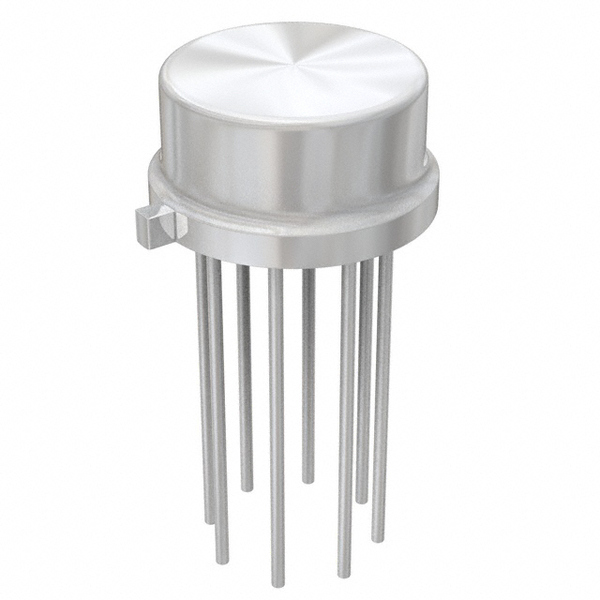

LM723H

LM723H - Texas Instruments

Общее описание: LM723H является высокоточным регулируемым линейным стабилизатором напряжения производства Texas Instruments. Этот регулятор способен обеспечивать выходное напряжение в диапазоне от 2 В до 37 В при максимальном выходном токе 150 мА. Корпус устройства выполнен в форме металлической банки TO-100-10, что обеспечивает повышенную надежность в жестких эксплуатационных условиях.

Преимущества:

• Высокая точность: Обеспечивает надежную стабилизацию напряжения с малым отклонением.
• Широкий диапазон входных напряжений: Входные напряжения до 40 В.
• Регулируемое выходное напряжение: Позволяет пользователю настраивать напряжение в диапазоне от 2 В до 37 В.
• Встроенные функции защиты: Включают ограничения по току и защиту от короткого замыкания.
• Широкий температурный диапазон: Работает в диапазоне от -55°C до 125°C, что делает его идеальным выбором для промышленных приложений.

Недостатки:

• Выходной ток ограничен 150 мА: Это может быть недостаточно для приложений с высокими токовыми нагрузками.
• Относительно низкая эффективность: Линейные регуляторы имеют более низкую эффективность по сравнению с импульсными стабилизаторами.

Типовое использование:

• Источники питания с регулируемым напряжением
• Прецизионные стабилизаторы напряжения
• Регуляторы питания для аналоговых схем, требующих высокой стабильности

Рекомендации по применению:

• Подключите соответствующие емкости на входе и выходе для улучшения стабильности и подавления шумов.
• Используйте радиаторы для эффективного отвода тепла, особенно при высоких токах нагрузки.
• Учитывайте входное напряжение и рассеиваемую мощность для предотвращения перегрева.

Основные технические характеристики:

• Входное напряжение: до 40 В
• Выходное напряжение: от 2 В до 37 В
• Выходной ток: до 150 мА
• Подавление пульсаций (PSRR): 86 дБ ~ 74 дБ (50 Гц ~ 10 кГц)
• Функции защиты: Ограничение по току, защита от короткого замыкания
• Рабочая температура: -55°C ~ 125°C
• Корпус: TO-100-10

Возможные аналоги:

• LM317: Регулируемый линейный стабилизатор от Texas Instruments, который также предоставляет широкий диапазон выходного напряжения.
• LT3080: Регулируемый линейный стабилизатор от Linear Technology с более высоким выходным током.
• UA78XX: Серия фиксированных линейных регуляторов от Texas Instruments с различными фиксированными выходными напряжениями и более высоким выходным током.

Используйте LM723H от Texas Instruments для создания надежных и точных источников питания в широком диапазоне приложений!
