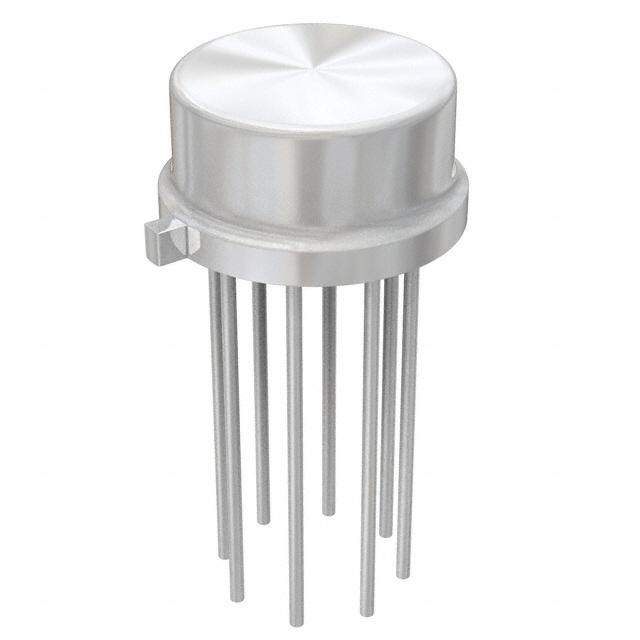

LM723CH/NOPB

Описание для интернет-магазина на русском языке

LM723CH/NOPB от Texas Instruments

IC Voltage Regulator GENERAL PURPOSE 35V

Общее описание:

LM723CH/NOPB – интегральная микросхема линейного стабилизатора напряжения общего назначения от компании Texas Instruments. Этот регулируемый стабилизатор способен обеспечить выходное напряжение в диапазоне от 2 В до 37 В, что делает его универсальным решением для различных приложений. Устройство поставляется в корпусе TO-100-10, что обеспечивает надежность и простоту монтажа.

Преимущества:

• Широкий диапазон входных и выходных напряжений: LM723CH/NOPB поддерживает до 40 В входного напряжения и выход до 37 В.
• Высокая надежность: Температурный диапазон работы от 0°C до 70°C делает его пригодным для большинства сред.
• Низкая стоимость: Экономически выгодное решение для стабилизации напряжения.
• Многофункциональность: Подходит для различных типов устройств и применений.

Недостатки:

• Ограниченная выходная мощность: Максимальный выходной ток составляет 150 мА, что может быть недостаточным для некоторых приложений.
• Ограниченный температурный диапазон: 0°C до 70°C.

Типовое использование:

• Источники питания для лабораторного оборудования.
• Регулирование напряжения в DIY-проектах.
• Промышленные контроллеры и системы.
• Автомобильная электроника.
• Переносные устройства и гаджеты.

Рекомендации по применению:

• Используйте подходящий теплоотвод для предотвращения перегрева.
• Обеспечьте правильное подключение согласно спецификациям и схемам производителя.
• Проверяйте напряжение и ток на выходе, чтобы избежать перегрузок.

Основные технические характеристики:

• Конфигурация выхода: Положительное
• Тип выхода: Регулируемый
• Число стабилизаторов: 1
• Максимальное входное напряжение (Vin): 40 В
• Минимальное выходное напряжение (Vout): 2 В
• Максимальное выходное напряжение (Vout): 37 В
• Максимальный выходной ток (Iout): 150 мА
• PSRR: 86 дБ ~ 74 дБ (50 Гц ~ 10 кГц)
• Защита: Ограничение тока, защита от короткого замыкания
• Диапазон рабочих температур: 0°C ~ 70°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус/исполнение: TO-100-10

Возможные аналоги:

• LM723C
• LM723CN
• TS723
• UA723

Эта информация поможет вам сделать осознанный выбор и использовать LM723CH/NOPB от Texas Instruments в своих проектах наиболее эффективно.
