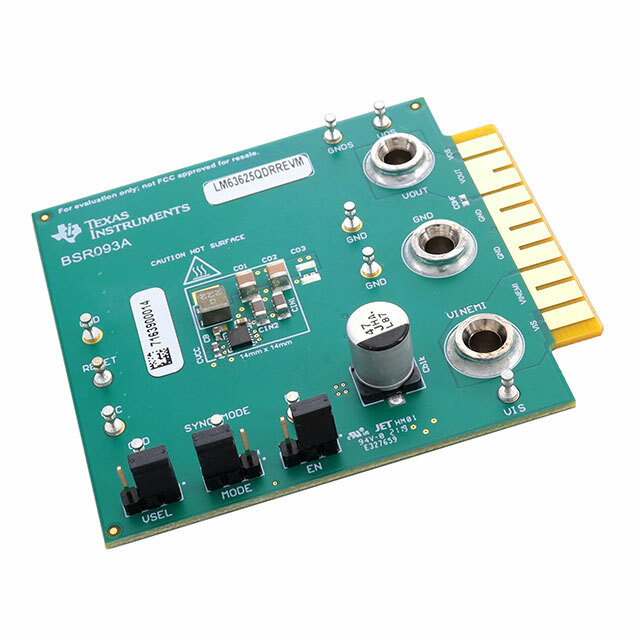

LM63625QDRREVM

Описание продукта: EVAL BOARD FOR LM63625-Q1

Общее описание

Плата оценки LM63625QDRREVM от Texas Instruments представляет собой мощный и надежный DC/DC преобразователь, разработанный для понижения напряжения (Buck), предназначенный для приложений с широким диапазоном входных напряжений. Эта плата демонстрирует возможности и производительность интегральной схемы LM63625-Q1, обеспечивая стабильное выходное напряжение при высоких токах потребления.

Преимущества

• Широкий диапазон входных напряжений: 3.5V ~ 36V, что делает плату универсальной для различных приложений.
• Высокая выходная мощность: Плата способна обеспечивать выходной ток до 2.5А, поддерживая стабильное напряжение 3.3V или 5V.
• Высокая частота переключения: 2.1MHz, что снижает размер и стоимость индуктивных компонентов и конденсаторов.
• Компактный и продуманный дизайн: Позволяет легко интегрировать плату в разнообразные системы.

Недостатки

• Ограничения по мощности: Хотя плата поддерживает до 2.5А тока, в высокомощных приложениях возможно потребуется более мощное решение.
• Требования к тепловому управлению: Высокая частота переключения может потребовать дополнительного охлаждения при максимальных нагрузках.

Типовое использование

• Автомобильная электроника
• Индустриальные системы и оборудование
• Интеллектуальные сети и системы связи
• Портативные устройства и гаджеты

Рекомендации по применению

• Проектирование систем питания: Плата идеально подходит для разработки и тестирования систем низковольтного питания в автомобильных и промышленном секторах.
• Прототипирование: Отличный инструмент для быстрого прототипирования и оценки рабочих характеристик DC/DC преобразователя.
• Учебные и исследовательские цели: Может использоваться в образовательных целях для демонстрации принципов работы Buck-конверторов.

Основные технические характеристики

• Входное напряжение: 3.5V ~ 36V
• Выходное напряжение: 3.3V, 5V
• Выходной ток: до 2.5A
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2.1MHz
• Тип платы: Полностью обустроенная
• Комплектация: Только плата
• Используемая ИС: LM63625-Q1

Возможные аналоги

• LMR14050: Похожий по характеристикам DC/DC преобразователь от Texas Instruments с другим диапазоном входных напряжений.
• LTC3633: Понижающий преобразователь от Analog Devices с аналогичными характеристиками.

Этот контроллер предоставляет отличный баланс между производительностью и эффективностью, делая его идеальным выбором для широкого спектра приложений.
