LM6144BIM

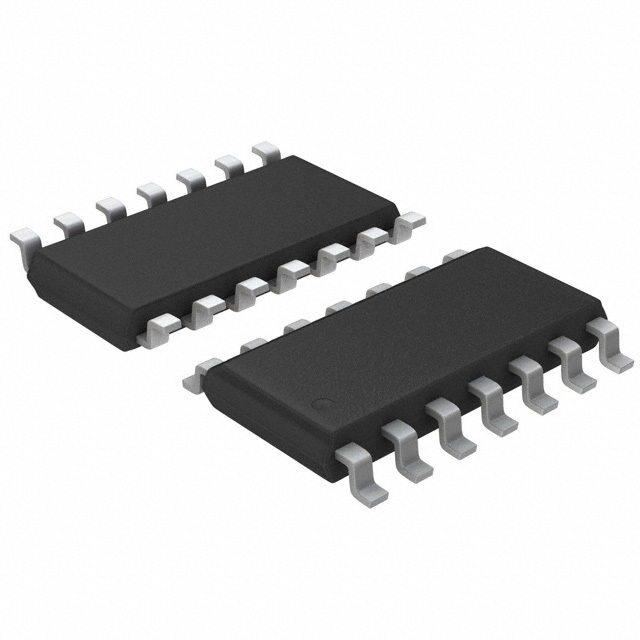

Микросхема LM6144BIM от Texas Instruments

Общее описание

LM6144BIM - это операционный усилитель общего назначения, выпускаемый компанией Texas Instruments. Микросхема содержит четыре канала и поддерживает работу с рельсовым выходом ("rail-to-rail output"), что позволяет использовать максимальный диапазон напряжений питания. Она предназначена для широкого спектра применений в аналоговой и цифровой электронике.

Преимущества

• Низкое энергопотребление: Максимальный потребляемый ток на канал составляет 750 мкА, что позволяет использовать микросхему в приложениях с ограниченным энергопотреблением.
• Широкий диапазон напряжений питания: Поддержка питания от 1.8В до 24В позволяет использовать микросхему в различных схемотехнических решениях.
• Высокая скорость нарастания выходного сигнала: 25В/мкс обеспечивает быструю реакцию на изменения входного сигнала.
• Широкий полоса пропускания: Показатель Gain Bandwidth Product (GBW) достигает 18 МГц, что делает микросхему подходящей для высокочастотных применений.

Недостатки

• Устаревшая модель: Данная микросхема считается устаревшей и может не быть доступной у некоторых поставщиков. Рекомендуется рассмотреть возможность использования более современных аналогов.

Типовое использование

• Преобразователи A/D и D/A
• Фильтрация сигналов
• Усилители сигналов в медицинских приборах
• Системы управления и мониторинга
• Портативные устройства с низким энергопотреблением

Рекомендации по применению

• Настоятельно рекомендуется использовать фильтры питания для минимизации шумов.
• Обеспечьте корректное охлаждение микросхемы, если используется при максимальных температурах окружающей среды.
• Используйте внешний стабилизатор напряжения, если входное напряжение нестабильно.

Основные технические характеристики

• Тип усилителя: общего назначения
• Количество каналов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 25 В/мкс
• Полоса пропускания на единичном усилении: 18 МГц
• Смещение входного напряжения: 1.3 мВ
• Ток смещения на входе: 174 нА
• Ток потребления: 750 мкА (на канал)
• Ток выходной нагрузки: 22 мА
• Напряжение питания (мин): 1.8 В
• Напряжение питания (макс): 24 В
• Температурный диапазон: -40°C до 85°C
• Тип монтажа: для поверхностного монтажа
• Корпус: 14-SOIC (ширина 3.90 мм)

Возможные аналоги

• LM324: Более распространенная модель операционного усилителя общего назначения.
• LM358: Для приложений с двумя операционными усилителями, имеет схожие характеристики.
• TL084: Четырехканальный операционный усилитель с высокой скоростью нарастания.

Выбирайте LM6144BIM для разработки решений, требующих высокой полосы пропускания и низкого энергопотребления, но помните о его возможной недоступности на рынке.
