LM5576EVAL/NOPB

LM5576EVAL/NOPB

Производитель: Texas Instruments

Общее описание

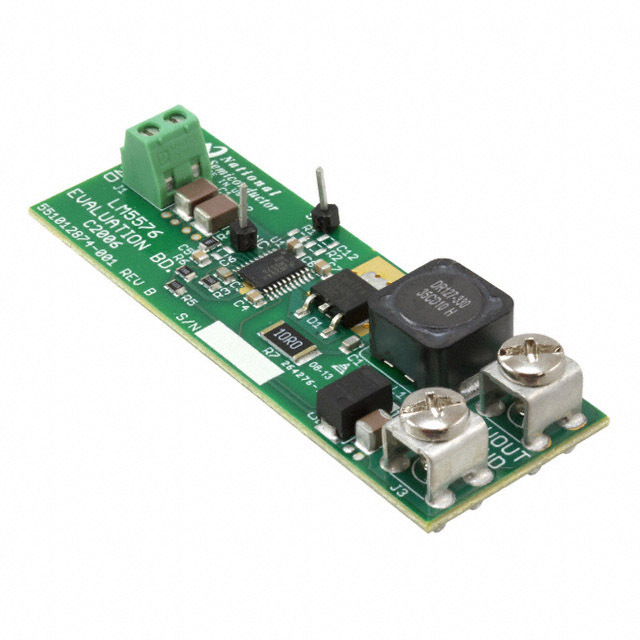

LM5576EVAL/NOPB — это оценочная плата для проверки работы интегрального стабилизатора LM5576 от Texas Instruments. Этот компонент представляет собой простой коммутатор для понижения постоянного тока (DC/DC-бак-преобразователь), занимающийся преобразованием входного напряжения в более низкое выходное напряжение. Плата полностью укомплектована и готова к использованию для оценки и разработки на основе LM5576.

Преимущества

• Простота использования: Оценочная плата полностью собрана и готова к немедленному использованию.
• Высокая эффективность: Плата демонстрирует эффективность преобразования энергии на уровне до 90%.
• Широкий диапазон входного напряжения: Поддерживает входные напряжения от 7 В до 75 В.
• Высокая выходная мощность: Способна непрерывно выдавать ток до 3А при стабильном выходном напряжении.
• Интеграция и компактность: Используемый интегральный стабилизатор имеет множество встроенных функций, упрощая общий дизайн схемы.

Недостатки

• Ограниченный диапазон выходного напряжения: Максимальное выходное напряжение ограничено 5 В.
• Фиксированная частота переключения: Частота переключения фиксирована на уровне 300 кГц, что может ограничивать гибкость в некоторых приложениях.

Типовое использование

• Программирование и отладка DC/DC-преобразователей
• Преобразование высокого напряжения для питания маломощных устройств
• Индустриальное оборудование и управление
• Автомобильная электроника и телематика

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне от 7 В до 75 В.
• Используйте адекватное охлаждение и следите за температурными режимами, особенно при максимальной нагрузке.
• При разработке собственной схемы на основе LM5576 можно воспользоваться схемой и компонентами оценочной платы как отправной точкой.

Основные технические характеристики

• Входное напряжение: 7 В - 75 В
• Выходное напряжение: 5 В
• Выходной ток: до 3 А
• Частота переключения: 300 кГц
• Тип преобразователя: Бак-преобразователь (Step Down)
• Размеры платы: Стандартный размер платы для разработки и оценки

Возможные аналоги

• LM2676EVAL/NOPB от Texas Instruments: Аналогичная оценочная плата для другого DC/DC-преобразователя.
• LM3478EVAL/NOPB от Texas Instruments: Альтернатива с другими характеристиками по выходному напряжению и току.
• LT8610EUDD-1 от Analog Devices: Похожая плата с улучшенными характеристиками.

Заключение

LM5576EVAL/NOPB от Texas Instruments — это мощное и простое решение для тестирования и разработки на базе стабилизатора LM5576. Оценочная плата предоставляет все необходимые компоненты и схемы для быстрой оценки и интеграции в различные проекты.
