LM5185EVM-SIO

LM5185EVM-SIO от Texas Instruments

Общее описание

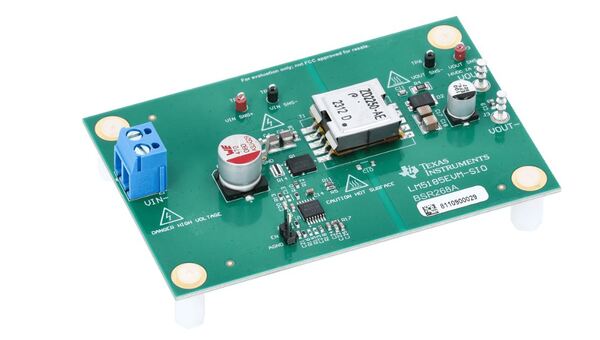

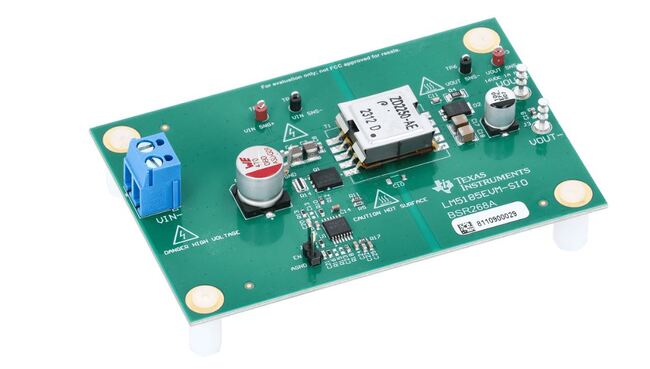

Эвалюционная плата LM5185EVM-SIO от Texas Instruments предназначена для оценки и демонстрации возможностей DC/DC контроллера LM5185 в конфигурации понижающего преобразователя с изолированным выходом. Этот контроллер предоставляет надежное и эффективное преобразование напряжения для различных применений, требующих изоляции и стабильного выходного напряжения.

Преимущества

• Высокая эффективность: Обеспечивает минимальные потери при преобразовании напряжения.
• Компактный дизайн: Эффективное использование пространства на плате позволяет интегрировать плату в различные устройства.
• Простота в использовании: Предоставляет возможность быстрого тестирования и настройки типовых применений.
• Изолированный выход: Обеспечивает безопасность и защиту в приложениях, требующих гальванической развязки.

Недостатки

• Ограниченный диапазон входного напряжения: Может не подходить для всех источников питания, особенно в высоковольтных системах.

Типовое использование

• Индустриальные системы питания
• Медицинское оборудование
• Телекоммуникационное оборудование
• Энергетика и возобновляемые источники энергии

Рекомендации по применению

• Проектирование изолированных преобразователей DC/DC
• Оценка производительности DC/DC контроллеров в реальных условиях
• Быстрое прототипирование и тестирование приложений

Основные технические характеристики

• Основная задача: Понижающий преобразователь (Step Down)
• Количество выходов: 1, изолированный
• Напряжение на выходе: 16.4V
• Ток на выходе: 1.8A, 1.5A, 1A
• Входное напряжение: 20V ~ 60V
• Топология регулирования: Flyback
• Частота переключения: 350kHz
• Тип платы: Полностью собранная (Fully Populated)
• Комплектация: плата(платы)

Возможные аналоги

• LM5017EVAL - аналогичный контроллер от Texas Instruments для понижающих преобразователей.
• LM5160EVM-FLY - евалюционная плата для другого типа изолированных преобразователей с Flyback топологией.

Заключение

Плата LM5185EVM-SIO является идеальным инструментом для инженерных специалистов, желающих быстро оценить и внедрить решения с использованием контроллера LM5185. Её высокая эффективность, компактный дизайн и простота в использовании делают её отличным выбором для различных промышленных и коммерческих приложений.
