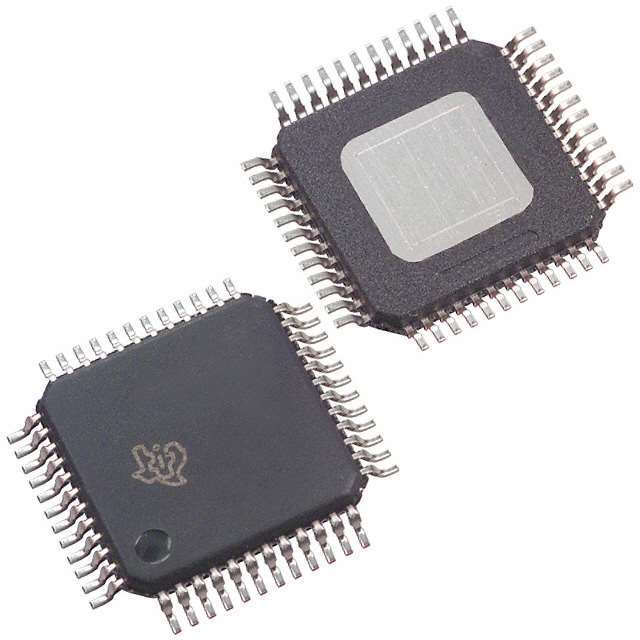

LM5170QPHPTQ1

LM5170QPHPTQ1 от Texas Instruments

Общее описание

LM5170QPHPTQ1 — это двухфазный би-направленный контроллер переменного тока из семейства Buck-Boost, предназначенный для использования в автомобильной и промышленной электронике. Он позволяет осуществлять плавный и эффективный переход между различными уровнями напряжения, обеспечивая высокую стабильность и производительность.

Преимущества

• Высокая эффективность: Благодаря двухфазной топологии и синхронному выпрямлению, LM5170QPHPTQ1 обеспечивачет эффективное преобразование энергии.
• Би-направленность: Возможность работы в обоих направлениях, идеально подходит для применения в системах с аккумуляторами.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 3,5 В до 42 В, что делает его универсальным для различных приложений.

Недостатки

• Сложность схемы: За счёт высокой производительности и функционала требует опытного проектировщика для оптимального использования.
• Тепловыделение: Может потребоваться дополнительное охлаждение при высоких мощностях.

Типовое использование

• Автомобильные системы: Такие как системы рекуперации энергии, управление аккумуляторами и системы стабилизации напряжения.
• Промышленные приложения: Источники бесперебойного питания (UPS), распределительные системы и решения для сохранения энергии.
• Энергетические системы: Солнечные инверторы и системы хранения энергии.

Рекомендации по применению

• Убедитесь в правильной разводке: Минимизируйте длину высокотоковых и высокочастотных трасс.
• Обеспечьте теплоотвод: Разместите компоненты так, чтобы обеспечить хороший тепловой контакт с подложкой или используйте дополнительные радиаторы.
• Применяйте качественные компоненты: Конденсаторы и диоды должны выдерживать заявленные параметры напряжения и тока.

Основные технические характеристики

• Тип выхода: Транзисторный драйвер
• Функция: Step-Up/Step-Down (бустерный/понижающий преобразователь)
• Выходная конфигурация: Положительная
• Топология: Buck-Boost
• Число выходов: 1
• Напряжение питания: 3.5 В ~ 42 В
• Частота переключения: 100 кГц ~ 600 кГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 150°C (TJ)
• Класс: Автомобильный
• Квалификация: AEC-Q100
• Корпус: Surface Mount (поверхностного монтажа)
• Размер корпуса: 48-HTQFP (7x7 мм)

Возможные аналоги

• LM3488: Простой DC-DC контроллер от Texas Instruments, подходящий для понижающих и повышающих преобразователей.
• LT8705: Преобразователь от Analog Devices, предлагающий конфигурации step-up, step-down и buck-boost.
• TPS43060: Другой многофункциональный контроллер от Texas Instruments с поддержкой широкого диапазона входных напряжений.
