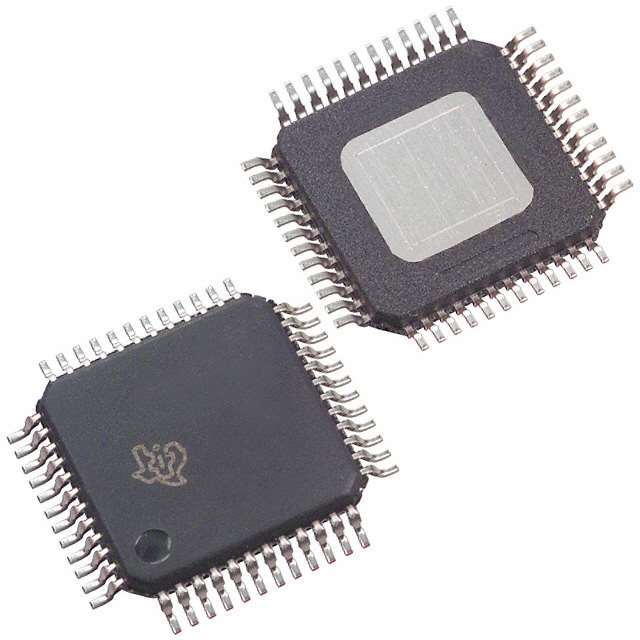

LM5170PHPT

Описание LM5170PHPT от Texas Instruments

Общая информация

LM5170PHPT - это высокоэффективный двухфазный контроллер DC-DC преобразователей понижающего и повышающего типа от компании Texas Instruments. Он предназначен для управления элитропитаниями с двунаправленным напряжением и позволяет осуществлять преобразование напряжения в диапазоне от 6 В до 85 В, что делает его идеальным решением для широкого спектра приложений.

Преимущества:

• Широкий диапазон входных напряжений: Подходит для различных источников питания с напряжением от 6 В до 85 В.
• Двуфазная архитектура: Обеспечивает повышенную эффективность и меньший уровень шумов при высоких токах.
• Синхронизация с внешним тактовым сигналом: Возможность синхронизации с другими компонентами системы.
• Интегрированные функции безопасного старта: Позволяют минимизировать пусковые токи и обеспечивают плавный запуск схемы.
• Управление состоянием: Показатель "Power Good" позволяет отслеживать состояние выходного напряжения.

Недостатки:

• Сложность схемы: Требует более внимательного проектирования и настройки схемы.
• Требования к компоновке: Для достижения максимальной эффективности требуется продуманная компоновка компонентов на плате.

Типовое использование:

• Преобразователи напряжения для батарей и аккумуляторов
• Системы энергопитания для электрических транспортных средств
• Солнечные инверторы и системы накопления энергии
• Промышленные электрические установки и системы резервного питания

Рекомендации по применению:

• Тщательное проектирование печатной платы: Важно учитывать расположение и монтаж компонентов для минимизации паразитных индуктивностей и улучшения теплового управления.
• Использование внешних компонентов: Подбор подходящих резисторов, конденсаторов и диодов для оптимальной работы контроллера.
• Учет тепловых режимов: Обеспечьте достаточное охлаждение для работы при высоких токах и напряжениях.

Основные технические характеристики:

• Входное напряжение: 6 В - 85 В
• Выходное напряжение: Регулируемое
• Частота переключения: 50 кГц - 500 кГц
• Температурный диапазон: -40°C до +125°C (TJ)
• Корпус: 48-выводной HTQFP (7x7)

Возможные аналоги:

• LTC3779 от Analog Devices
• ISL91127 от Renesas
• MAX20008 от Maxim Integrated

Заключение

LM5170PHPT от Texas Instruments - это надежный и высокоэффективный двухфазный контроллер преобразователя напряжения для направленных и двунаправленных приложений. Благодаря широкому диапазону входных напряжений и множеству функций управления, он является отличным выбором для различных систем питания, требующих высокой надежности и стабильности.
