LM5170PHPR

LM5170PHPR - Texas Instruments

Общее описание

LM5170PHPR - это интегральная схема двунаправленного контроллера DC-DC на основе архитектуры Buck-Boost от Texas Instruments. Этот контроллер предназначен для управления преобразованием напряжения между двумя шинами постоянного тока с высокой эффективностью, что делает его идеальным для применения в системах энергообмена, таких как гибридные электромобили, системы хранения энергии и другие промышленные и автомобильные применения.

Преимущества

• Высокая эффективность: Благодаря архитектуре Buck-Boost, LM5170PHPR обеспечивает высокую эффективность преобразования, что позволяет сократить потери энергии.
• Широкий диапазон входных и выходных напряжений: Поддерживает работу с широким диапазоном входных напряжений от 6V до 85V.
• Интегрированные функции управления: Включает функции мягкого пуска, контроля частоты, защиты от перегрузки и другие.
• Синхронизация с внешним тактовым сигналом: Возможность синхронизации с внешним тактовым сигналом для уменьшения электромагнитных помех.

Недостатки

• Сложность настройки: Несмотря на широкие возможности, настройка контроллера может потребовать глубоких знаний в области электроники и времени на оптимизацию.
• Тепловыделение: При высокой нагрузке возможны значительные тепловые потери, что требует организации эффективного охлаждения.

Типовое использование

• Гибридные и электромобили
• Индустриальные системы хранения энергии
• Солнечные инверторы и системы солнечной энергии
• Бесперебойные источники питания (UPS)
• Промышленные системы питания

Рекомендации по применению

• Охлаждение: Используйте радиаторы или активное охлаждение для управления тепловыделением при высоких нагрузках.
• Компетентная настройка: Настройка и интеграция данного компонента требует тщательного анализа и оптимизации.
• Синхронизация: При необходимости используйте внешнюю синхронизацию для снижения электромагнитных помех.

Основные технические характеристики

• Функция: Step-Up/Step-Down (Buck-Boost)
• Конфигурация выходов: Положительный
• Количество выходов: 1
• Частота переключения: от 50kHz до 500kHz
• Диапазон входного напряжения: 6V ~ 85V
• Рабочая температура: от -40°C до 125°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMD)

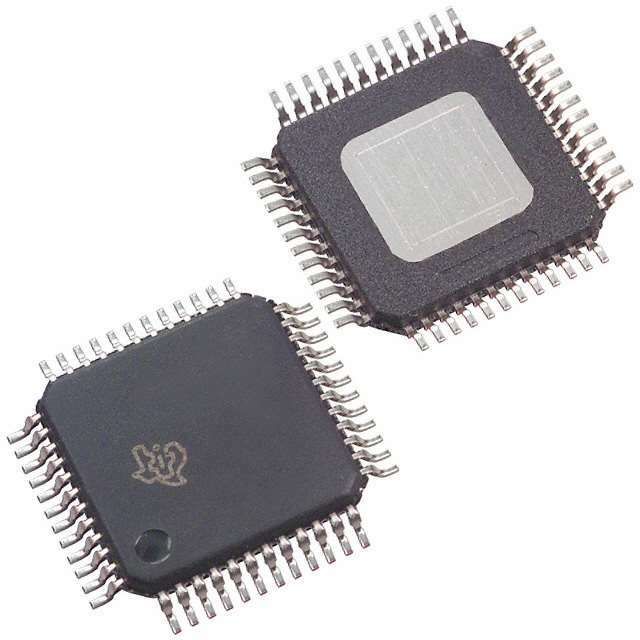

• Корпус: 48-HTQFP (7x7 мм)

Возможные аналоги

• LM5118: Двухфазный контроллер с функцией Buck-Boost от Texas Instruments.
• LT8705: Двунаправленный контроллер понижения/повышения напряжения от Analog Devices.
• MAX17599: Контроллер понижения/повышения напряжения от Maxim Integrated.

Заключение

LM5170PHPR от Texas Instruments является мощным и гибким решением для двунаправленного управления напряжением в сфере транспортных и промышленных применений. Его высокая эффективность и функциональные возможности делают его отличным выбором для сложных систем преобразования энергии.
