LM5168PEVM

13 920,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

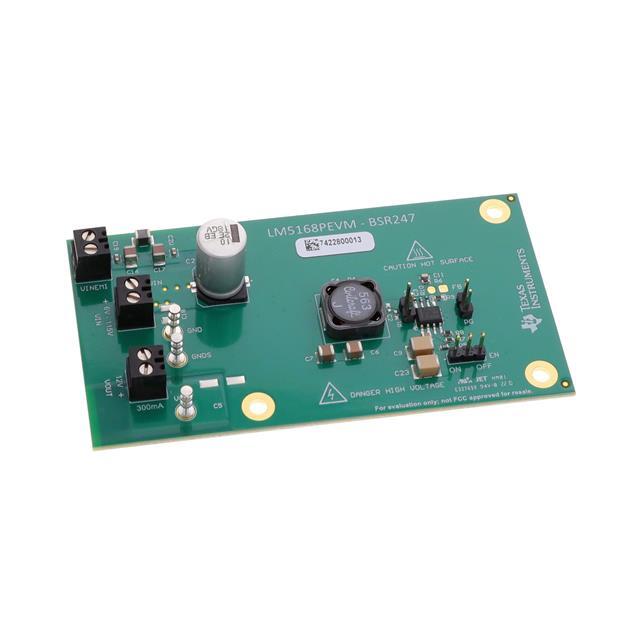

LM5168PEVM от Texas Instruments

Общее описание

Эволюционная плата LM5168PEVM от Texas Instruments представляет собой готовое решение для тестирования и оценки 115-вольтового понижающего (Buck) регулятора напряжения LM5168P. Эта плата предоставляет инженерам и разработчикам удобный способ испытания возможностей и характеристик микросхемы LM5168P при преобразовании высоких входных напряжений в более низкие уровни напряжений, обеспечивая стабильный выход.

Преимущества

  • Высокая входная мощность: Поддерживает входное напряжение от 20В до 115В.
  • Компактное решение: Плата полностью укомплектована всеми необходимыми компонентами.
  • Высокая эффективность: Частота переключения 500кГц обеспечивает минимальные потери и высокую производительность преобразователя.
  • Простота использования: Полностью собранная и протестированная плата позволяет быстро приступить к работе.

Недостатки

  • Ограниченный выходной ток: Максимальный выходной ток ограничен 300мА.
  • Требования к охлаждению: При высоких нагрузках может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование

  • Промышленные контроллеры: Используется для питания низковольтных контроллеров абонентских устройств.
  • IoT устройства: Преобразование энергии до нужных уровней для датчиков и модулей связи.
  • Автомобильные системы: Подходит для преобразования напряжений в бортовых автомобильных системах.
  • Лабораторные испытания: Используется в качестве учебного пособия и тестовой платформы для инженерных разработок.

Рекомендации по применению

  • Настройка частоты переключения: Следует настроить частоту в соответствии с требованиями приложения для обеспечения оптимальной производительности.
  • Использование надлежащих фильтров: Обеспечьте качественное фильтрование входного и выходного сигнала для минимизации помех.
  • Тепловое управление: Используйте подходящие методы охлаждения для поддержания безопасного температурного режима при работе на высоких нагрузках.

Основные технические характеристики

  • Выходное напряжение: 12В
  • Выходной ток: до 300мА
  • Входное напряжение: 20В ~ 115В
  • Топология регулятора: Понижающий (Buck)
  • Частота переключения: 500кГц
  • Тип платы: Полностью укомплектованная
  • Комплектация: Плата, кабели для подключения
  • Используемая микро-схема: LM5168P

Возможные аналоги

  • LM5169EVM: Эволюционная плата для 100-вольтового понижающего регулятора.
  • LM5156EVM: Плата на основе 60-вольтового, двухфазного, понижающего/повышающего регулятора.

Эволюционная плата LM5168PEVM от Texas Instruments – это идеальное решение для инженеров, стремящихся оптимизировать преобразование напряжения в своих приложениях.
