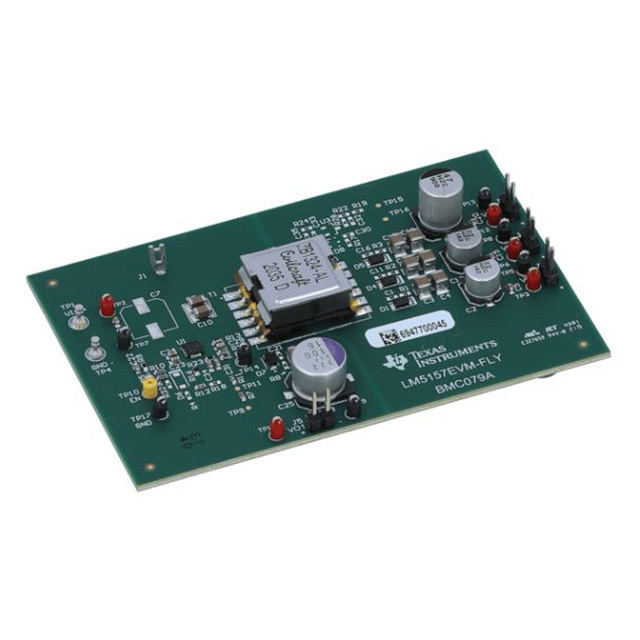

LM5157EVM-FLY

LM5157EVM-FLY

Производитель: Texas Instruments

Общее описание: Плата оценки LM5157EVM-FLY от Texas Instruments предназначена для демонстрации возможностей DC/DC преобразователя LM5157 в топологии обратного преобразования (Flyback). Эта плата используется для проверок и тестирования решений энергетических систем с изолированным выходом.

Преимущества:

• Поддержка широкого диапазона входного напряжения: 8–16В.
• Способность обеспечивать несколько изолированных выходов.
• Высокая эффективность благодаря использованию современного контроллера.
• Надежная защита от перенапряжений, перегрузок по току и короткого замыкания.
• Интуитивно понятный интерфейс для быстрого тестирования и оценки.

Недостатки:

• Требуется знание электрических схем и навыки работы с осциллографом для полной оценки всех характеристик.
• Ограниченная мощность на выходе, что делает плату менее подходящей для приложений с высокими энергопотребностями.

Типовое использование:

• Прототипирование энергосистем для устройств, требующих изолированных источников питания.
• Учебные и демонстрационные цели в области электроники и энергосистем.
• Разработка и тестирование преобразователей для промышленного, медицинского и коммуникационного оборудования.

Рекомендации по применению:

• Используйте плату в хорошо вентилируемом помещении для предотвращения перегрева.
• Убедитесь, что входное напряжение находится в диапазоне от 8В до 16В перед подключением.
• Для точного измерения данных выходных характеристик используйте осциллограф или подходящий мультиметр.

Основные технические характеристики:

• Тип преобразователя: Flyback (обратный преобразователь)
• Выходы: 4 изолированных выхода
• Входное напряжение: 8-16В
• Выходные напряжения: 10В, 20В, 20В, 20В
• Выходные токи: 250мА, 150мА, 75мА, 75мА
• Выходная мощность: До 8.5 Вт
• Частота переключения: 250 кГц
• Комплектация: Полностью собранная и протестированная плата

Возможные аналоги:

• LM5156EVM-FLY от Texas Instruments
• LT3758 от Analog Devices
• NCP1250 от ON Semiconductor

Используя плату LM5157EVM-FLY, разработчики могут быстро и легко оценить производительность DC/DC преобразователя LM5157 и изучить его поведение в различных условиях работы.
