LM5157EVM-BST

Texas Instruments LM5157EVM-BST

Общее описание

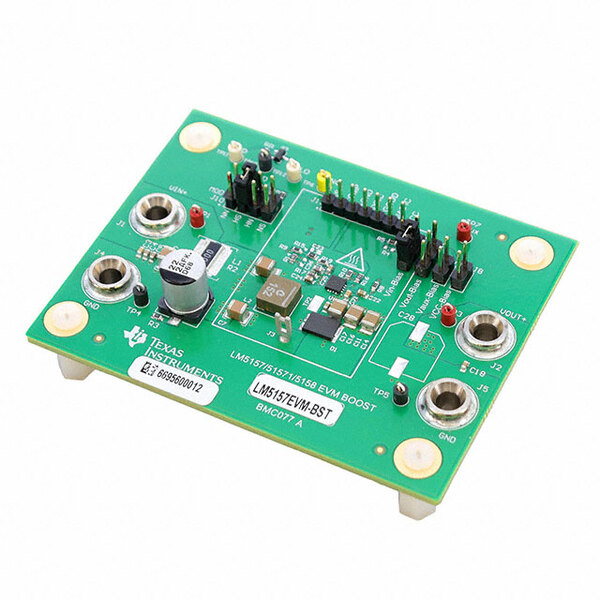

Texas Instruments LM5157EVM-BST — это оценочная плата, предназначенная для демонстрации возможностей повышения напряжения с использованием DC/DC преобразователя LM5157. Данное решение удобно для разработки и тестирования в приложениях, требующих повышения напряжения с высокой эффективностью и превосходными характеристиками.

Преимущества

• Высокая эффективность: LM5157 обеспечивает высокую эффективность преобразования, что минимизирует потери энергии.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 3 до 9 В, что делает плату универсальной для различных источников питания.
• Компактные размеры: Плата полностью укомплектована и имеет небольшие габариты, что облегчает интеграцию в системы разработки.
• Простота использования: Для начала работы не требуется дополнительных компонентов или настроек.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток ограничен до 1.6 А.
• Неизолированная конфигурация: Плата предоставляет выходное напряжение без гальванической развязки.

Типовое использование

• Питание на основе аккумуляторов: Используется для повышения напряжения от батареи до уровня, необходимого для питания различных устройств.
• Промышленная электроника: В применениях, требующих повышения напряжения для питания сенсоров или иных узлов.
• Телекоммуникационные устройства: Обеспечивает стабильное питание для модемов и другого телекоммуникационного оборудования.

Рекомендации по применению

• Охлаждение: При использования максимального выходного тока убедитесь, что плата имеет адекватное охлаждение.
• Защита входа: Поместите защитные элементы (например, диоды) на вход платы для предотвращения повреждений от высоких пиковых напряжений.
• Правильное соединение: Убедитесь в правильном подключении входных и выходных мощных линий для минимизации шума и потерь.

Основные технические характеристики

• Входное напряжение: от 3 В до 9 В
• Выходное напряжение: 12 В
• Выходной ток: до 1.6 А
• Топология преобразователя: Boost (повышающий)
• Частота переключения: 2.1 МГц
• Тип платы: Полностью укомплектованная (Fully Populated)

Возможные аналоги

• LM5155EVM-BST: Оценочная плата для DC/DC преобразователя LM5155 от Texas Instruments, имеющая сходные характеристики.
• LTC3421: Преобразователь от Analog Devices со схожими параметрами, но несколько иной конструкцией и набором функций.

Заключение

LM5157EVM-BST от Texas Instruments представляет собой мощное и удобное инструментальное решение для инженеров, занимающихся разработкой и тестированием систем с повышением напряжения. Используя эту оценочную плату, можно быстро и эффективно разрабатывать мощные и надежные электронные системы.
