LM5143QRWGRQ1

LM5143QRWGRQ1 от Texas Instruments

Общее описание

LM5143QRWGRQ1 – это высокоэффективный контроллер понижающего (Buck) преобразователя постоянного тока с выходом на транзистор, разработанный для автомобильных применений. Этот чип поддерживает двухфазную конфигурацию и обеспечивает надежное и стабильное питание для различных автомобильных систем.

Преимущества

• Высокая эффективность: Понижающий преобразователь с синхронным выпрямлением обеспечивает высокую эффективность преобразования энергии.
• Широкий диапазон входных напряжений: Устройство работает при входном напряжении от 3.5 В до 65 В, что подходит для различных источников питания.
• Настраиваемая частота переключения: Частота можно настроить в пределах от 100 кГц до 2.2 МГц, что позволяет оптимизировать работу под конкретные требования.
• Автомобильное качество: Соответствие стандарту AEC-Q100 делает его идеальным для сложных условий и широкого диапазона температур.

Недостатки

• Сложность реализации: Для правильного использования требуется продвинутое знание схемотехники и опыт в разработке автомобильных устройств.
• Необходимость дополнительных компонентов: Требуются внешние компоненты, такие как индуктивности и конденсаторы, что может увеличить общую стоимость системы.

Типовое использование

• Автомобильные системы: Питание ЭБУ (Электронного блока управления), мультимедийных систем, систем помощи водителю и других автомобильных подсистем.
• Промышленные и медицинские приложения: Источники питания для различного оборудования с высокими требованиями к качеству и надежности.

Рекомендации по применению

1. Точно рассчитывайте компоненты цепи: Индуктивности и емкости должны быть выбраны в соответствии с требованиями конкретного применения.
2. Охлаждение: Обеспечьте эффективное охлаждение для снижения риска перегрева, особенно в условиях высокой плотности мощности.
3. Защита от перенапряжения: Используйте соответствующие защиты для предотвращения повреждения устройства при скачках напряжения.

Основные технические характеристики

• Тип выхода: Нагрузочный транзистор
• Функция: Понижающий регулятор
• Конфигурация выхода: Положительный
• Топология: Понижающий (Buck)
• Количество выходов: 2
• Число фаз: 2
• Напряжение питания (Vcc/Vdd): 3.5 В – 65 В
• Частота переключения: 100 кГц – 2.2 МГц
• Максимальный рабочий цикл: 100%
• Синхронный выпрямитель: Да
• Синхронизация тактового сигнала: Да
• Температурный диапазон: -40°C – 150°C (Tj)
• Градация: Автомобильная
• Квалификация: AEC-Q100
• Тип монтажа: Поверхностный монтаж, Wettable Flank

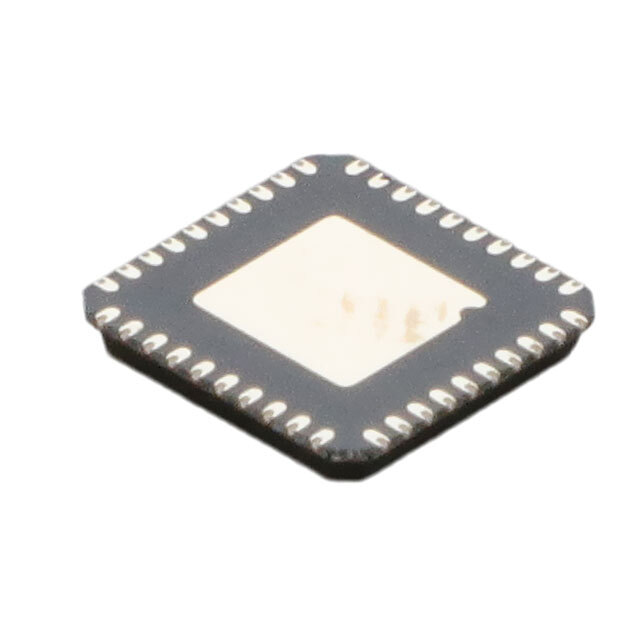

• Корпус: 40-VQFNP (6x6 мм)

Возможные аналоги

• LM5140-Q1: Тоже автомобильный понижающий регулятор, поддерживающий двухфазную конфигурацию.
• TPS65261-Q1: Многофазный понижающий преобразователь разработанный для автомобильной электроники с несколькими выходами.

Таким образом, LM5143QRWGRQ1 является отличным выбором для автомобильных систем питания благодаря своей высокой эффективности, надежности и широкому диапазону входных напряжений.
