LM5141QRGEVM

LM5141QRGEVM от Texas Instruments

Общее описание

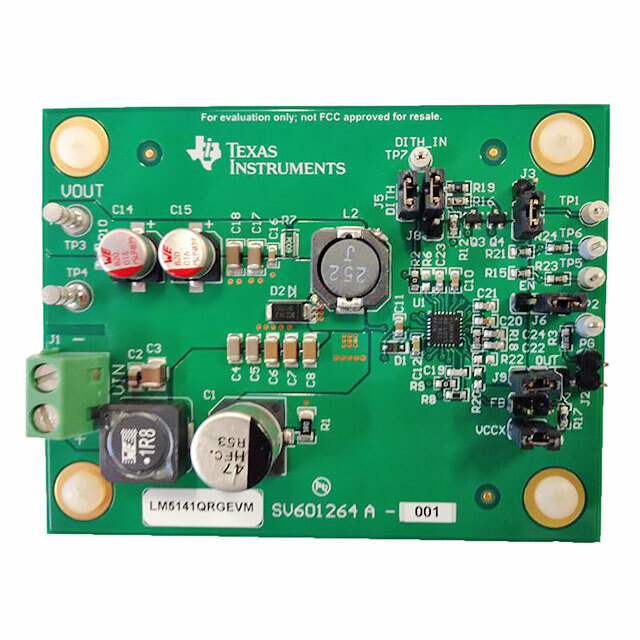

LM5141QRGEVM — это отладочный модуль на базе контроллера DC/DC преобразователя типа понижающий (Buck) производства Texas Instruments. Этот модуль разработан для оценки и тестирования возможностей мощного понижающего регулятора напряжения LM5141-Q1, который предназначен для применения в автомобильных и других промышленных приложениях, требующих высокого уровня надежности и эффективности.

Преимущества

• Высокая эффективность: Устройство обеспечивает высокую эффективность преобразования благодаря своему продвинутому управлению током и напряжением.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 5.5 В до 42 В.
• Компактные размеры: Полностью собранная и протестированная плата с интегрированными всеми необходимыми компонентами.
• Низкий уровень электромагнитных помех (EMI): Оптимизированная для минимизации электромагнитных помех конструкция.
• Автомобильный класс AEC-Q100: Подходит для использования в автомобильных системах благодаря соответствию требованиям стандартов качества.

Недостатки

• Стоимость: Может быть дороже по сравнению с аналогичными решениями, не соответствующими автомобильным стандартам.
• Сложность: Требуются специальные знания и навыки для полной оценки всех возможностей и параметров устройства.

Типовое использование

• Автомобильные системы питания.
• Силовые преобразователи для промышленных приложений.
• Инфраструктура для зарядных станций.
• Системы управления питанием в серверных и телекоммуникационных центрах.

Рекомендации по применению

При использовании данного отладочного модуля важно соблюдать рекомендуемые диапазоны входных и выходных параметров, а также следовать инструкции по эксплуатации, чтобы избежать повреждения устройства. Также рекомендуется использование качественных и соответствующих спецификациям вспомогательных компонентов, таких как конденсаторы и индукторы.

Основные технические характеристики

• Топология регулятора: Понижающий (Buck)
• Количество выходов: 1, не изолированный
• Выходное напряжение: 5 В
• Выходной ток: 5 А
• Входное напряжение: от 5.5 В до 42 В
• Частота переключения: 2.2 МГц
• Тип платы: Полностью собранная и протестированная
• Применяемый ИС / Компонент: LM5141-Q1

Возможные аналоги

• LM5143-Q1: Двухканальный контроллер понижающего преобразователя.
• TPS40170: Понижающий контроллер с поддержкой широкого диапазона входного напряжения.
• LM76003-Q1: Интегрированный понижающий преобразователь с улучшенной производительностью и меньшими размерами.

Использование отладочного модуля LM5141QRGEVM позволит инженерам быстро оценить все преимущества и характеристики преобразователя LM5141-Q1, а также помочь в разработке собственных силовых схем с минимальными затратами времени и ресурсов.
