LM5119EVAL/NOPB от Texas Instruments

Общее описание

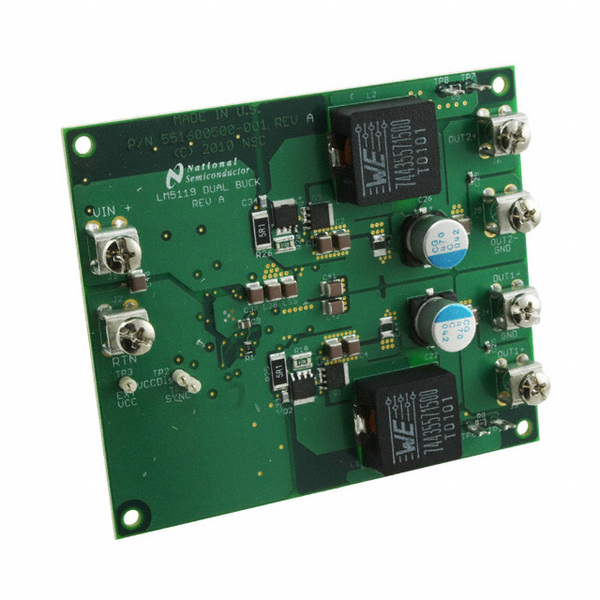

LM5119EVAL/NOPB представляет собой отладочную плату, предназначенную для демонстрации и оценки работы двухканального понижающего контроллера синхронного типа LM5119 от Texas Instruments. Эта плата позволяет пользователям исследовать функциональные возможности и высокую эффективность преобразования, используя широкий диапазон входных напряжений и регулируемые выходные параметры.

Преимущества

• Широкий диапазон входного напряжения (от 6 В до 75 В), что делает устройство подходящим для различных приложений.
• Высокая эффективность благодаря синхронному выпрямлению и активному управлению выходными транзисторами.
• Два независимых канала, позволяющих одновременно управлять двумя различными нагрузками.
• Регулируемая частота переключения до 750 кГц для оптимизации размеров пассивных компонентов и улучшения электромагнитной совместимости.

Недостатки

• Сложность настройки может потребовать дополнительных знаний в области электроники и схемотехники.
• Требуется дополнительное место на печатной плате для установки всех компонентов.

Типовое использование

• Преобразователи напряжения для промышленного оборудования.
• Электропитание телекоммуникационного оборудования.
• Автомобильная электроника.
• Питание микроконтроллеров и процессоров.

Рекомендации по применению

• Следует внимательно изучить документацию и применить правильные методы фильтрации входного и выходного напряжений для снижения помех.
• Учесть тепловые характеристики и необходимость охлаждения.
• Внимательно настроить параметры ШИМ (Широтно-импульсная модуляция) для достижения максимальной эффективности и стабильности.

Основные технические характеристики

• Входное напряжение: от 6 В до 75 В
• Выходное напряжение канала 1: от 1,215 В до 13 В
• Выходное напряжение канала 2: от 1,215 В до 13 В
• Выходной ток канала 1: до 10 А
• Выходной ток канала 2: до 10 А
• Частота переключения: от 50 кГц до 750 кГц
• КПД: до 97%

Возможные аналоги

• LM5145EVM-HD-20A от Texas Instruments — отладочная плата для контроллера постоянного напряжения для промышленного использования.
• TPS7A4701EVM-094 от Texas Instruments — высокоточный линейный регулятор для питания аналоговых и цифровых схем.
• LT8614 от Analog Devices — аналогичный понижающий регулятор с низким уровнем шума и высоким КПД.

Заключение

LM5119EVAL/NOPB от Texas Instruments является мощным инструментом для разработчиков и инженеров, которые занимаются проектированием высокоэффективных систем питания. С его помощью можно быстро и удобно протестировать и разработать надежные и эффективные решения для источников питания.
