LM5116EVAL/NOPB

Компонент: LM5116EVAL/NOPB

Общее описание

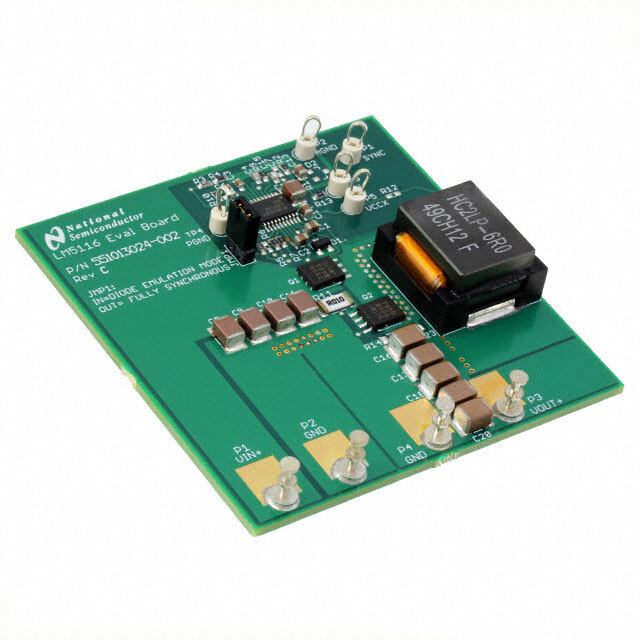

LM5116EVAL/NOPB от Texas Instruments — это отладочная плата для тестирования и оценки производительности DC/DC понижающего регулятора LM5116. Данная плата разработана для облегчения разработки и проверки проектов на базе высокоэффективного регулятора с широким диапазоном входного напряжения и высокой выходной мощностью.

Преимущества

• Широкий диапазон входных напряжений: поддерживает входное напряжение от 7V до 60V.
• Высокая выходная мощность: способен обеспечивать выходное напряжение до 5V при токе до 7A.
• Эффективное преобразование: архитектура понижающего регулятора обеспечивает высокую эффективность преобразования энергии.
• Легкость использования: отладочная плата полностью укомплектована всеми необходимыми компонентами для немедленного начала работы.

Недостатки

• Цена: специализированные отладочные платы могут быть дороже по сравнению с отдельными компонентами.
• Размеры: сама по себе плата может быть несколько громоздкой для использования в компактных проектах.

Типовое использование

• Разработка прототипов: идеально подходит для опытных разработчиков, нуждающихся в высоком уровне персонализации и настройки для своих проектов.
• Обучение и исследование: полезна для студентов и исследователей при изучении DC/DC преобразователей и их применения в различных системах.
• Испытания и тестирование: помогает инженерам в тестировании и оценке производительности регулятора LM5116 в реальных условиях.

Рекомендации по применению

1. Подключение источника питания: убедитесь, что ваш источник питания в диапазоне 7V-60V.
2. Проверка нагрузки: подключите нагрузку, соответствующую спецификациям (до 7A при 5V).
3. Мониторинг параметров: используйте соответствующие измерительные приборы для контроля выходного напряжения и тока.
4. Настройка рабочей частоты: отрегулируйте частоту переключения, если это необходимо для вашего проекта (заводская настройка — 250kHz).

Технические характеристики

• Входное напряжение: 7V ~ 60V
• Выходное напряжение: 5V
• Выходной ток: до 7A
• Топология регулятора: Buck (понижающий)
• Частота переключения: 250kHz (по умолчанию)
• Тип платы: Полностью укомплектована
• Содержание: В комплекте отладочная плата и документация

Возможные аналоги

• LM3150EVAL/NOPB: похожий по характеристикам понижающий регулятор от Texas Instruments.
• TPS54160EVM-230: отладочная плата с интегрированным понижающим регулятором от Texas Instruments, поддерживающая входное напряжение до 60V.

Заключение

LM5116EVAL/NOPB — это мощная и надежная отладочная плата, которая предоставляет все необходимые инструменты для исследования и тестирования высокоэффективного DC/DC понижающего регулятора LM5116. Она идеально подходит для разработчиков, инженеров и исследователей, нуждающихся в проверке своих решений в условиях реальной эксплуатации.
