LM5073EVAL

Общее описание

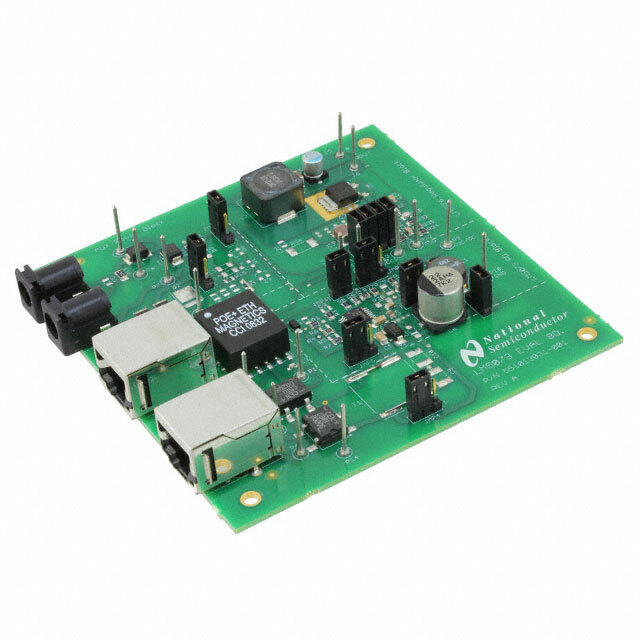

LM5073EVAL - это демонстрационная плата для оценки характеристик и возможностей контроллера PoE (Power over Ethernet) LM5073 от компании Texas Instruments. Данный комплект предназначен для разработки и тестирования источников питания, встроенных в системы PoE, которые поддерживают стандарты IEEE 802.3af.

Преимущества

• Полностью собранная и протестированная плата для быстрого старта работы.
• Поддержка стандарта IEEE 802.3af для питания устройств через Ethernet.
• Высокая эффективность и надежность работы контроллера LM5073.
• Гибкость конфигурации и настройки через внешние компоненты.
• Демонстрация различных схем DC/DC преобразователей, включая топологию Flyback.

Недостатки

• Данный продукт устаревший (Obsolete).
• Требуются навыки работы с высоковольтными схемами и PoE технологиями.

Типовое использование

• Оценка и разработка PoE источников питания для IP-камер, VoIP телефонов, беспроводных точек доступа и других сетевых устройств.
• Прототипирование и тестирование схем питания в проектировании устройств с поддержкой PoE.
• Обучение и исследование в области PoE технологий и схемотехники DC/DC преобразователей.

Рекомендации по применению

• Используйте демонстрационную плату как основу для разработки собственных PoE решений.
• Проведите тщательное тестирование и настройку для достижения оптимальной производительности в целевом приложении.
• Обратите внимание на спецификацию и рекомендации по применению контроллера LM5073, чтобы правильно интегрировать его в свою схему.

Основные технические характеристики

• Количество выходов: 1, Неизолированный.
• Выходная мощность: 9.9 Вт.
• Выходное напряжение: 3.3 В.
• Выходной ток: 3 А.
• Входное напряжение: 40 В ~ 57 В.
• Топология преобразователя: Flyback.
• Частота переключения: 150 кГц.
• Тип платы: Полностью собранная.

Возможные аналоги

• TPS23754EVM-383: Демонстрационная плата с контроллером PoE и DC/DC преобразователем от Texas Instruments.
• LM5072EVAL: Демонстрационная плата для контроллера LM5072, имеющая схожие характеристики и поддержку IEEE 802.3af.

Использование LM5073EVAL позволит ускорить процесс разработки и тестирования PoE решений, предоставляя надежный инструмент для оценивания и конфигурирования источников питания на основе контроллера LM5073.
