LM5033SD-EVAL

LM5033SD-EVAL от Texas Instruments

Общее описание

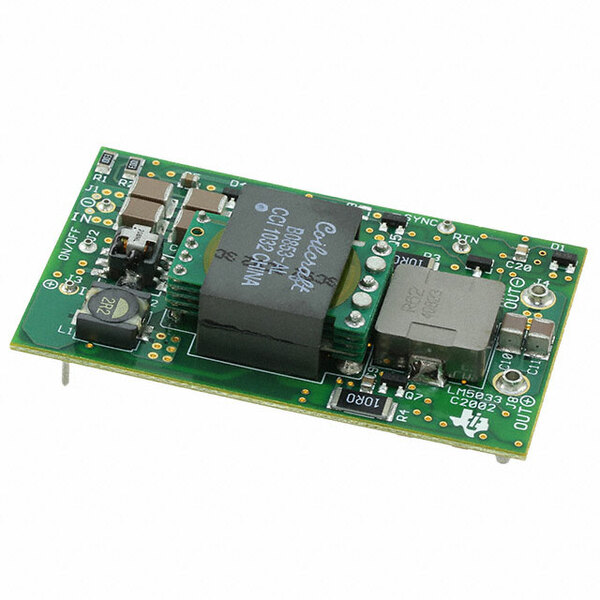

Эвалюационная плата LM5033SD-EVAL предназначена для оценки и тестирования функциональных возможностей контроллера импульсного понижающего (Buck) преобразователя LM5033SD от компании Texas Instruments. Плата позволяет разработчикам быстро приступить к разработке и оптимизации DC/DC-преобразователей с использованием контроллера LM5033SD, обеспечивая высокую эффективность и стабильность работы.

Преимущества

• Высокая эффективность: Использование контроллера LM5033SD обеспечивает высокий КПД преобразования.
• Простота в использовании: Плата полностью собрана и готова к использованию, что позволяет быстро начать тестирование.
• Широкий диапазон входного напряжения: Плата поддерживает входное напряжение от 40 В до 60 В, что делает ее универсальной для различных применений.

Недостатки

• Ограничения по току нагрузки: Максимальный выходной ток составляет 20 А, что может быть недостаточно для некоторых высокомощных приложений.
• Габариты: Размеры платы могут ограничивать её использование в компактных устройствах.

Типовое использование

• Промышленные приложения: Преобразователь для питания промышленных контроллеров.
• Телекоммуникационные системы: Питание для телекоммуникационного оборудования.
• Автомобильная электроника: Использование в системах электроснабжения автомобилей.

Рекомендации по применению

• Тестирование и разработка: Используйте плату для первоначального тестирования и отладки проекта перед внедрением в готовое устройство.
• Компонентный анализ: Проведение тестов для оценки производительности и надёжности контроллера LM5033SD.
• Эталонный проект: Применение платы как эталонного решения для разработки подобных схем.

Основные технические характеристики

• Количество выходов: 1
• Тип выхода: Неизолированный
• Выходное напряжение: 9 В
• Выходной ток: до 20 А
• Входное напряжение: от 40 В до 60 В
• Регуляторная топология: Buck (понижающий)
• Частота переключения: 315 кГц
• Комплектация: Полностью собранная плата

Возможные аналоги

• [LM5116EVAL](https://www.ti.com/tool/LM5116EVAL) – Эвалюационная плата понижающего регулятора, предлагающая похожие технические характеристики с расширенными функциональными возможностями.
• [LM5017EVAL](https://www.ti.com/tool/LM5017EVAL) – Другой аналог, который может подходить для более низких нагрузок и поддерживает широкий диапазон входных напряжений.

Использование LM5033SD-EVAL позволит вам сэкономить время и ресурсы на разработку и тестирование, обеспечивая высокую стабильность и эффективность вашего конечного продукта.
