LM5027MH-EVAL/NOPB

LM5027MH-EVAL/NOPB от Texas Instruments

Общее описание

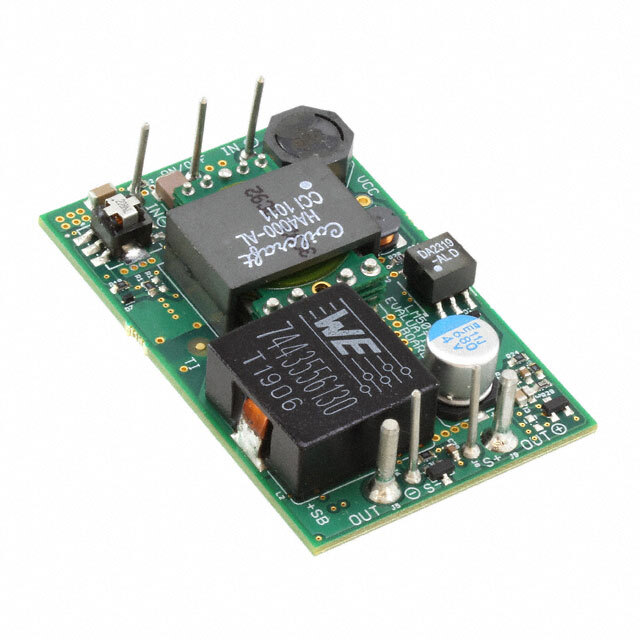

Плата оценки LM5027MH-EVAL/NOPB от Texas Instruments предназначена для демонстрации и оценки высокопроизводительного контроллера DC/DC преобразователей LM5027. Этот контроллер подходит для широкого диапазона применений, включая телекоммуникации, промышленные устройства и распределенные системы питания. Плата обеспечивает набор функций, необходимых разработчикам для анализа характеристик и производительности схемы.

Преимущества

• Гибкость и многофункциональность: Плата позволяет оценить различные конфигурации, подходящие для различных применений.
• Высокая эффективность: Использование LM5027 обеспечивает высокую эффективность преобразования.
• Простота в использовании: Полностью собранный и протестированный модуль позволяет быстро приступить к опыту и тестированию.

Недостатки

• Ограниченный диапазон входных напряжений: Входное напряжение ограничено диапазоном 36-78 В.
• Снята с производства: Текущий статус - устарела и не производится.

Типовое использование

• Системы телекоммуникаций
• Промышленные системы управления
• Распределенные системы питания

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 36-78 В.
• Настройте частоту переключения и другие параметры в соответствии с требованиями вашей системы.
• Используйте эту оценочную плату для ознакомления с функциями и для тестирования собственных разработок на основе LM5027.

Основные технические характеристики

• Основное предназначение: DC/DC, понижающий преобразователь (Buck)
• Количество выходов и их тип: 1, изолированный выход
• Напряжение на выходе: 3.3 В
• Ток на выходе: 30 А
• Напряжение на входе: 36-78 В
• Топология регулятора: Понижающий преобразователь (Buck)
• Частота переключения: 250 кГц
• Тип платы: Полностью собранная
• Комплект поставки: Плата(ы)
• Используемая ИС: LM5027

Возможные аналоги

• [LM5017](https://www.ti.com/product/LM5017): Похожий контроллер от Texas Instruments с расширенным диапазоном входных напряжений.
• [LT3758](https://www.analog.com/en/products/lt3758.html): Контроллер от Analog Devices с аналогичными характеристиками, но другой архитектурой управления.

Использование данной плату позволит разработчикам быстро и эффективно оценить производительность и возможности контроллера LM5027 в реальных условиях.
