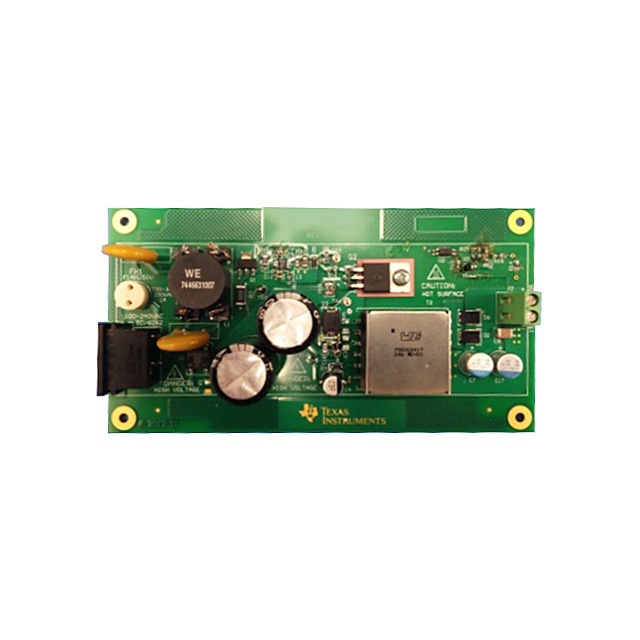

LM5023-2NBEVM от Texas Instruments

Общее описание

Модуль оценки LM5023-2NBEVM от Texas Instruments предназначен для демонстрации возможностей контроллера LM5023, разработанного для высокоэффективных AC/DC и DC/DC преобразователей с топологией изолированного обратноходового преобразователя (Flyback). Этот контроллер обеспечивает высокую эффективность и надежность для широкого спектра приложений.

Преимущества

• Высокая эффективность: Применение современных технологий позволяет добиться высокого КПД, что уменьшает энергопотребление и тепловыделение.
• Низкая стоимость: Оптимизация конструкции для массового производства обеспечивает доступную цену.
• Простота использования: Удобная компоновка и готовая настройка параметров упрощают использование и настройку модуля.

Недостатки

• Ограниченная мощность: Данный модуль может быть недостаточен для приложений с большими требованиями по мощности.

Типовое использование

• Бытовая электроника
• Осветительное оборудование (LED драйверы)
• Промышленная автоматизация
• Оборудование связи

Рекомендации по применению

• Используйте модуль для оценки эффективности и параметров контроллера LM5023 в ваших проектах.
• Обеспечьте адекватное охлаждение и вентиляцию при работе с высокими нагрузками.
• Проведите тестирование в режиме работы, близком к вашим конечным условиям эксплуатации.

Основные технические характеристики

• Входное напряжение: от 85 VAC до 265 VAC
• Выходное напряжение: 19 VDC
• Выходной ток: до 3.43 A
• Выходная мощность: до 65 W
• Частота переключения: регулируемая
• Топология преобразователя: Изолированный обратноходовой (Flyback)
• Форм-фактор: Полностью укомплектованная плата

Возможные аналоги

• LNK304GN от Power Integrations
• PN8024 от ON Semiconductor
• TNY278PN от Power Integrations

Этот модуль является отличным выбором для быстрого прототипирования и разработки высокоэффективных AC/DC и DC/DC преобразователей с использованием контроллера LM5023.
