LM5020EVAL/NOPB

LM5020EVAL/NOPB от Texas Instruments

Общее описание:

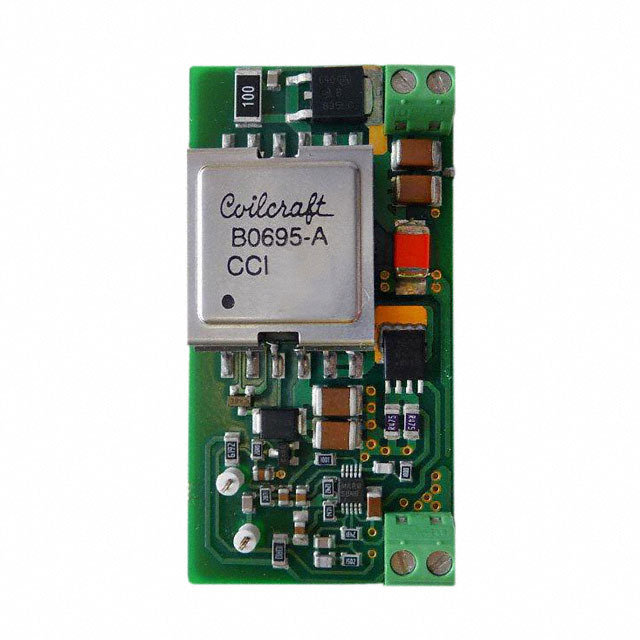

LM5020EVAL/NOPB - это оценочная плата от компании Texas Instruments, предназначенная для демонстрации возможностей и характеристик контроллера LM5020, который используется в преобразователях DC/DC с топологией обратноходового преобразования (Flyback). Данная плата позволяет инженерам и разработчикам исследовать функциональность контроллера, тестировать производительность и быстро разрабатывать собственные решения.

Преимущества:

• Полностью готовая и собранная плата, что позволяет сразу приступить к тестированию.
• Демонстрация всех возможностей контроллера LM5020 на практике.
• Простота интеграции в разработку благодаря детальной документации и рекомендациям.

Недостатки:

• Требуется внешний источник питания.
• Ограниченная выходная мощность.

Типовое использование:

• Оценка и тестирование контроллера LM5020 для DC/DC преобразователей.
• Разработка прототипов силовых источников питания.
• Учебные и исследовательские цели для понимания принципов работы обратноходовых преобразователей.

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в диапазоне от 30В до 75В.
• Подключите необходимую нагрузку к выходу платы, соблюдая максимальный ток 4.5А.
• Используйте осциллограф для наблюдения за сигналами и временными параметрами работы контроллера.

Основные технические характеристики:

• Входное напряжение: 30В ~ 75В
• Выходное напряжение: 3.3В
• Выходной ток: 4.5А
• Топология преобразователя: Обратноходовой (Flyback)
• Тип платы: Полностью готовая к использованию (Fully Populated)

Возможные аналоги:

• LM5022EVAL/NOPB - оценочная плата для LM5022, которая также поддерживает обратноходовую топологию.

Для более детальной информации и технической поддержки рекомендуется обратиться к официальной документации и ресурсам Texas Instruments.
