LM5008AEVAL/NOPB

Описание для интернет-магазина: LM5008AEVAL/NOPB (Texas Instruments)

Общее описание

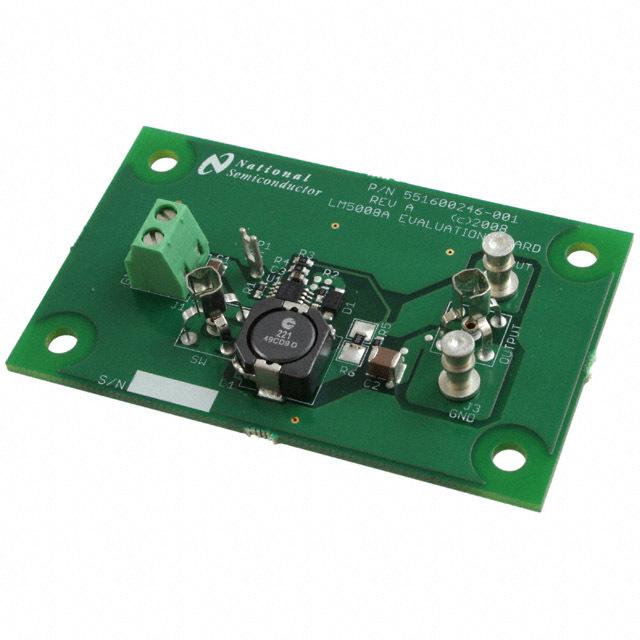

Автоматический регулятор DC-DC понижающего типа LM5008AEVAL/NOPB от компании Texas Instruments представляет собой оценочную плату, предназначенную для демонстрации возможностей интегральной микросхемы LM5008A. Плата позволяет разработчикам легко оценить производительность и функциональность схемы понижающего (Buck) регулятора с входным напряжением в диапазоне от 8 до 75 В и выходным напряжением 5 В при мощности 300 мА.

Преимущества

• Широкий диапазон входного напряжения: Поддержка напряжений от 8 до 75 В позволяет использовать устройство в различных приложениях, включая автомобильные и промышленного назначения.
• Низкая стоимость и компактность: Интеграция ключевых компонентов на одной плате делает решение компактным и экономичным.
• Высокая эффективность: Технология понижающего преобразования обеспечивает эффективное преобразование мощности, минимизируя потери энергии.

Недостатки

• Ограниченная мощность: Максимальный ток нагрузки составляет 300 мА, что может быть недостаточно для некоторых приложений с большими нагрузками.
• Ограниченная температурная стойкость: Рабочая температура ограничена параметрами используемых компонентов, что следует учитывать при проектировании систем для экстремальных условий.

Типовое использование

• Понижающие преобразователи напряжения в промышленных системах.
• Питание для автомобильной электроники.
• Преобразователи напряжения в телекоммуникационных устройствах.
• Энергосберегающие источники питания для бытовых и коммерческих устройств.

Рекомендации по применению

• Обеспечьте адекватное охлаждение платы в случае работы на высоких токах и длительных нагрузках.
• Используйте качественные входные и выходные фильтрующие конденсаторы для повышения стабильности схемы и уменьшения пульсаций напряжения.
• Тщательно проверяйте подключение и полярность всех компонентов во время сборки и тестирования.

Основные технические характеристики

• Входное напряжение: 8 В ~ 75 В.
• Выходное напряжение: 5 В.
• Ток выхода: 300 мА.
• Топология регулятора: Понижающий (Buck).
• Частота переключения: 130 кГц.
• Тип платы: Полностью собранная.
• Входящий состав: Плата(ы).
• Используемая ИС/Часть: LM5008A.

Возможные аналоги

• LM2576-5.0: Более мощная понижающая ИС от Texas Instruments, моет предоставлять выходной ток до 3А.
• MC34063: Более универсальная и доступная понижающая/повышающая ИС от ON Semiconductor.
• LT1491: Понижающий регулятор от Analog Devices с низкими потерями на переключение.
