LM4050AIM3-2.1+T

LM4050AIM3-2.1+T от Analog Devices / Maxim Integrated

Общее описание

LM4050AIM3-2.1+T представляет собой высокоточный шунтирующий опорный источник напряжения с фиксированным выходным напряжением 2.1 В. Этот компонент отличается низким током потребления, что делает его идеальным для приложений, требующих высокой точности и стабильности при минимальном энергопотреблении.

Преимущества

• Высокая точность: Точность выходного напряжения составляет ±0.1%, что обеспечивает надежность и стабильность работы схемы.
• Широкий температурный диапазон: Компонент функционирует при температурах от -40°C до +125°C, подходя для использования в различных условиях.
• Низкий ток потребления: Ток потребления составляет всего 65 мкА, что особенно важно для портативных и автономных устройств.
• Автомобильный стандарт: Соответствует стандарту AEC-Q100, что позволяет использовать его в автомобильной технике.

Недостатки

• Фиксированное напряжение: Компонент не подлежит регулировке, что может ограничивать его использование в некоторых приложениях.
• Маленький корпус: Компактный SOT-23-3 корпус может быть неудобным для ручного монтажа и отладки.

Типовое использование

• Стабилизаторы и регуляторы напряжения
• Прецизионные аналого-цифровые и цифро-аналоговые преобразователи
• Автоматическая калибровка и измерительные системы
• Портативные устройства и устройства с ограниченным энергопотреблением
• Автомобильная электроника

Рекомендации по применению

Для обеспечения максимальной точности и стабильности рекомендуется:

• Использовать качественную полиграфию на плате для минимизации шумов и помех.
• Убедиться в правильном термическом управлении компонентом для предотвращения перегрева.
• Применять фильтрующие конденсаторы на входе и выходе для уменьшения влияния высокочастотных шумов.

Основные технические характеристики

• Тип опорного напряжения: Шунтирующий
• Выходное напряжение: 2.1 В (фиксированное)
• Точность выходного напряжения: ±0.1%
• Температурный коэффициент: 50ppm/°C
• Ток потребления: 65 мкА
• Максимальный выходной ток: 15 мА
• Рабочая температура: -40°C ~ +125°C

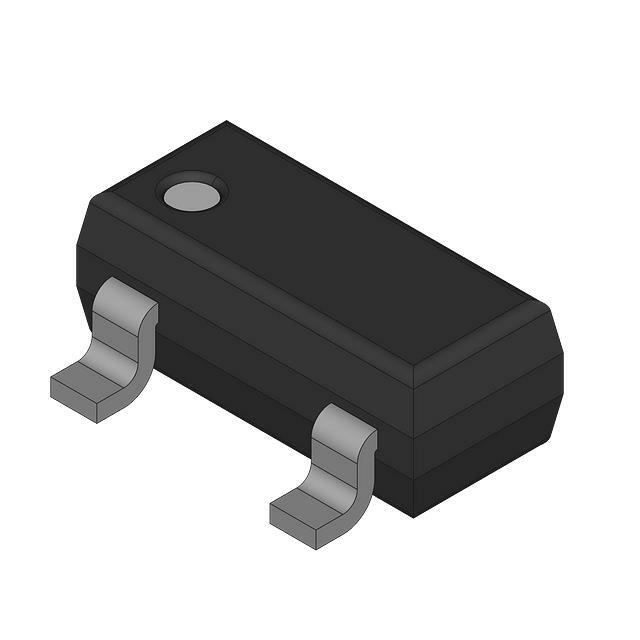

• Корпус: SOT-23-3

Возможные аналоги

• TL431ACLP от Texas Instruments: Регулируемое напряжение, широкий диапазон выходных напряжений.
• ADR5044 от Analog Devices: 2.5 В, высокоточный опорный источник.
• REF3020 от Texas Instruments: 2.048 В фиксированное выходное напряжение, ультранизкое потребление.

Применяя LM4050AIM3-2.1+T от Analog Devices / Maxim Integrated, вы получите высокоточную и стабильную основу для различных приложений, требующих надежного источника опорного напряжения.
