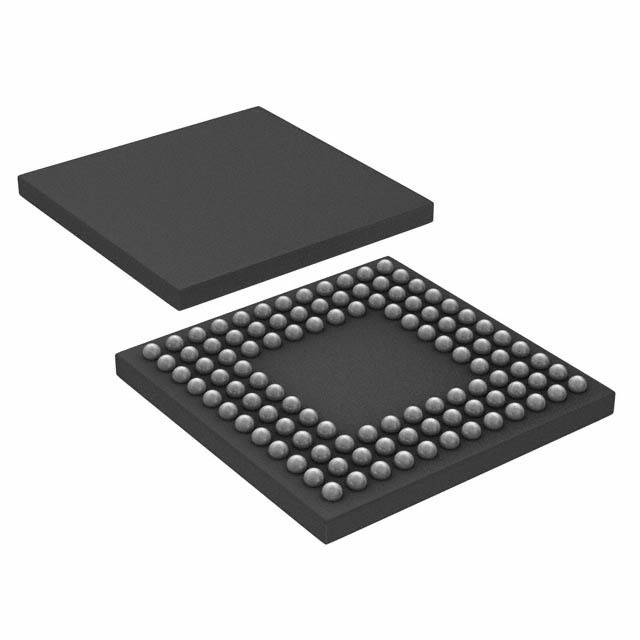

LM3S8530-IBZ50-A2T

Описание LM3S8530-IBZ50-A2T от Texas Instruments

Общее описание

Микроконтроллер LM3S8530-IBZ50-A2T от Texas Instruments представляет собой мощное и энергоэффективное решение на базе процессора ARM® Cortex®-M3. Он предназначен для использования в широком спектре встраиваемых приложений, где требуются высокие производительность и надежность. Этот микроконтроллер обладает 32-разрядной архитектурой и может выполнять задачи на частоте до 50MHz.

Преимущества

• Высокая производительность: ARM® Cortex®-M3 ядро с тактовой частотой до 50MHz.
• Широкие возможности подключения: Поддержка различных интерфейсов, включая CANbus, Ethernet, I2C, SPI и UART/USART.
• Встроенная защита: Перефирийные устройства для обнаружения сбоя питания (Brown-out), сброс по питанию (POR), и сторожевые таймеры (WDT).
• Расширенные функциональные возможности: 96KB флэш-памяти для хранения программ и 64KB оперативной памяти для временных данных.

Недостатки

• Устаревший продукт: В настоящее время статус продукта - устаревший, что может создать сложности с его заменой и поддержкой в будущем.
• Отсутствие EEPROM: Недостаток EEPROM памяти может ограничить возможности хранения конфигурационных данных.

Типовое использование

• Промышленные управляющие системы.
• Встроенные системы мониторинга и управления.
• Автоматизация зданий и умный дом.
• Сетевые устройства и оборудование.

Рекомендации по применению

• Используйте встроенные средства защиты для обеспечения устойчивой работы при колебаниях напряжения и других сбоях питания.
• Изучите доступные возможности интерфейсов для интеграции с различными датчиками и исполнительными устройствами.
• В связи с устареванием продукта, рассматривайте возможность перехода на более современные решения при планировании новых проектов.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M3
• Размер ядра: 32-бит Одноядерное
• Тактовая частота: до 50MHz
• Память программы (Flash): 96KB (96K x 8)
• Оперативная память (RAM): 64KB (64K x 8)
• Цифровые линии ввода/вывода (I/O): 35
• Напряжение питания (Vcc/Vdd): 2.25V ~ 2.75V
• Тип осциллятора: Внутренний
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 108-BGA (10x10)

Возможные аналоги

• TM4C123GH6PM от Texas Instruments
• STM32F103C8T6 от STMicroelectronics
• ATSAMD21G18A от Microchip Technology

Заключение

LM3S8530-IBZ50-A2T от Texas Instruments является мощным инструментом для разработки высокоэффективных встроенных систем. Однако, ввиду устаревшего статуса продукта, рекомендуется изучить современные аналоги для будущих проектов.
