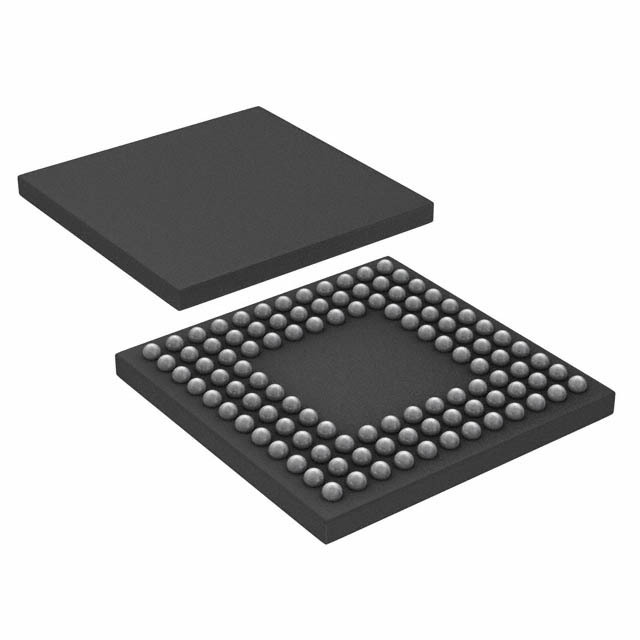

LM3S8530-IBZ50-A2

LM3S8530-IBZ50-A2 от Texas Instruments

Общее описание

LM3S8530-IBZ50-A2 — это микроконтроллер семейства Stellaris®, основанный на ядре ARM® Cortex®-M3. Он разработан для работы в системах с высокой производительностью и относительно низким уровнем потребления энергии. Эта модель обладает 32-битным ядром, максимальной частотой работы 50 МГц и встроенной флэш-памятью объемом 96 КБ.

Преимущества

• Высокая производительность: Ядро ARM® Cortex®-M3 обеспечивает эффективную обработку данных и выполняет сложные задачи.
• Встроенное периферийное устройство: Включает в себя разнообразные интерфейсы для связи с другими устройствами, такие как CANbus, Ethernet, I2C, SPI и UART/USART.
• Энергоэффективность: Оптимизированные режимы работы позволяют снизить энергопотребление, что важно для портативных приложений.
• Широкий диапазон рабочих температур: Подходит для использования в различных условиях эксплуатации от -40°C до 85°C.

Недостатки

• Устаревшая модель: Снят с производства и новые закупки невозможно.
• Малый объем флэш-памяти: Для некоторых приложений 96 КБ может быть недостаточно.

Типовое использование

• Встраиваемые системы: Используется в различных встроенных системах для управления и обработки данных.
• Автомобильная электроника: Благодаря встроенному CANbus интерфейсу может применяться в автомобильных системах.
• Сетевые устройства: Поддержка Ethernet позволяет использовать микроконтроллер в сетевых устройствах.
• Промышленные автоматизированные системы: Может применяться в системах автоматизации и контроля.

Рекомендации по применению

• Важно обеспечить стабильное питание от 2.25 В до 2.75 В для корректной работы микроконтроллера.
• Использовать соответствующие средства защиты от ESD и электромагнитных помех.
• При проектировании печатной платы учитывать специфику разводки для высокочастотных сигналов, особенно для интерфейсов Ethernet и CANbus.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M3
• Размер ядра: 32-битное, одноядерное
• Частота: 50 МГц
• Связь: CANbus, Ethernet, I2C, IrDA, Microwire, SPI, SSI, UART/USART
• Периферийные устройства: Brown-out Detect/Reset, POR, PWM, WDT
• Число I/O: 35
• Объем программируемой памяти: 96 КБ флэш-памяти
• Объем оперативной памяти (RAM): 64К x 8
• Напряжение питания: 2.25В ~ 2.75В
• Тип осциллятора: Внутренний
• Температурный диапазон: от -40°C до 85°C
• Тип монтажа: Поверхностный
• Корпус: 108-BGA (10x10)

Возможные аналоги

• TI TM4C123GH6PM: Обновленная версия процессора с большим объемом памяти и более высокой тактовой частотой.
• NXP LPC1768: Ядро ARM Cortex-M3, но с более развитыми периферийными устройствами.
• STMicroelectronics STM32F103: Аналогичный по возможностям микроконтроллер на базе ARM Cortex-M3.
