LM3S6938-IBZ50-A2

Описание LM3S6938-IBZ50-A2 от Texas Instruments

Общее описание

LM3S6938-IBZ50-A2 – это высокопроизводительный 32-битный микроконтроллер на базе ядра ARM® Cortex®-M3 от Texas Instruments. Он предназначен для широкого спектра встраиваемых применений, где требуется высокая вычислительная мощность, множество периферийных интерфейсов и низкое энергопотребление. Этот микроконтроллер идеально подходит для управления системой в реальном времени и обработки сигналов.

Преимущества

• Высокопроизводительное ядро: ARM® Cortex®-M3 обеспечивает высокую производительность при низком потреблении мощности.
• Интегрированные периферийные интерфейсы: Поддержка Ethernet, I2C, IrDA, Microwire, SPI, SSI, UART/USART.
• Имеется достаточно памяти: Содержит 256KB флэш-памяти и 64KB ОЗУ.
• Разнообразные функции управления питанием: Поддержка режима управления питанием с детектором пониженного напряжения и функцией сброса Brown-out.
• Малый форм-фактор: Компактный корпус 108-LFBGA (10x10).

Недостатки

• Устаревший статус: Устройство официально снято с производства и его замена может потребоваться в будущем проектах.
• Ограниченная поддержка EEPROM: Отсутствие встроенной EEPROM памяти может потребовать внешних компонентов для хранения постоянных данных.

Типовое использование

• Промышленные системы управления
• Устройства Интернета Вещей (IoT)
• Автоматизация зданий и умный дом
• Приводы и контроллеры двигателей
• Медицинские приборы и системы мониторинга

Рекомендации по применению

Для успешного использования LM3S6938-IBZ50-A2 рекомендуется:

• Разрабатывать схемы с учетом требований по электропитанию (2.25V ~ 2.75V).
• Использовать встроенные функции управления питанием для увеличения энергоэффективности.
• Проверять наличие компонентов на складе во избежание проблем с поставками из-за устаревшего статуса устройства.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M3, 32-бита
• Частота работы процессора: 50 MHz
• Память: 256KB флэш, 64KB ОЗУ
• Периферийные интерфейсы: Ethernet, I2C, IrDA, Microwire, SPI, SSI, UART/USART
• Интегрированные периферии: Детектор пониженного напряжения и сброс, PWM, WDT
• Количество выводов ввода/вывода (I/O): 38
• Диапазон рабочих температур: -40°C ~ 85°C

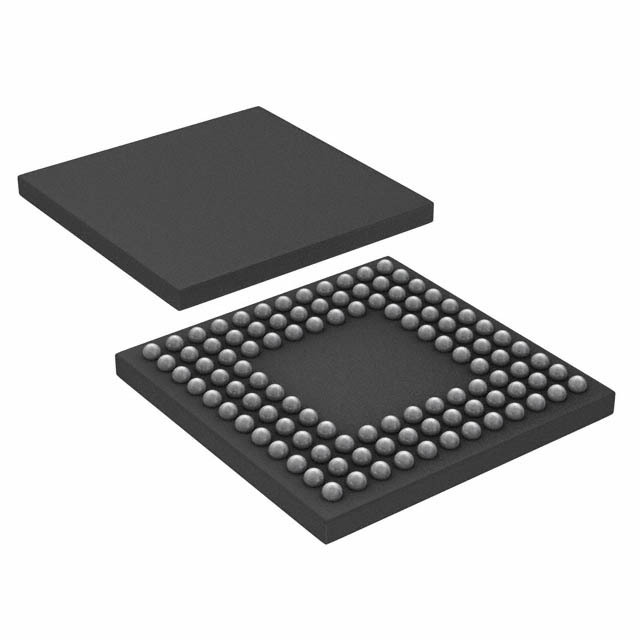

• Корпус: 108-LFBGA (10x10)

Возможные аналоги

• STM32F103 от STMicroelectronics: Обладает схожим ядром ARM Cortex-M3 и периферийными интерфейсами.
• ATSAM3X8E от Microchip Technology: Подобное устройство с аналогичными характеристиками, поддерживающее дополнительные фичи.

Этот микроконтроллер можно использовать в различных приложениях, требующих мощного управления и разнообразных периферийных соединений.
