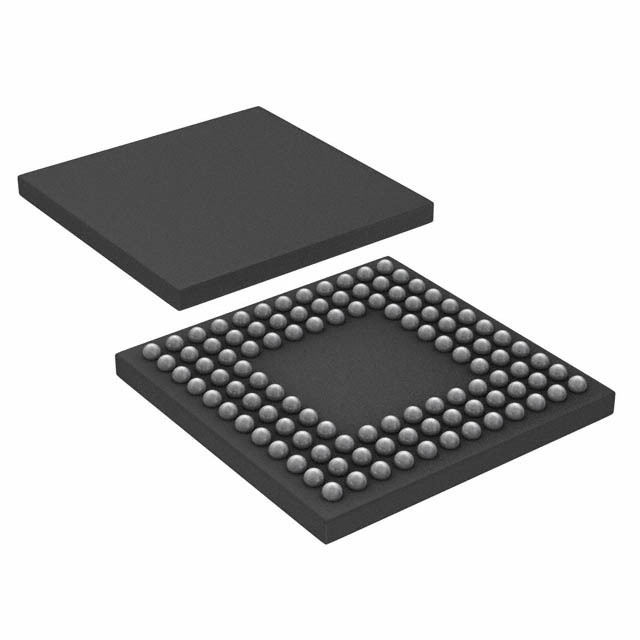

LM3S6911-IBZ50-A2

LM3S6911-IBZ50-A2 от Texas Instruments

Общее описание

Встраиваемый микроконтроллер LM3S6911-IBZ50-A2 от компании Texas Instruments базируется на архитектуре ARM® Cortex®-M3 и предназначен для разработки встраиваемых систем. Его высокая производительность и широкие возможности ввода-вывода делают его идеальным выбором для разнообразных приложений, от управления периферийными устройствами до сложных инженерных задач.

Преимущества

• Высокая производительность: 32-битный процессор ARM® Cortex®-M3 работает на частоте 50 MHz.
• Большой объем памяти: 256KB флеш-памяти и 64KB оперативной памяти позволяют использовать устройство для сложных задач.
• Широкие коммуникационные возможности: поддержка протоколов Ethernet, I2C, SPI, UART/USART и других позволяет легко интегрировать микроконтроллер в различные системы.
• Компактный размер: корпус 108-BGA занимает минимум пространства на плате.

Недостатки

• Устаревшая модель: текущее состояние - устаревший компонент, что может затруднить его покупку и поддержку.
• Ограниченные функции АЦП и ЦАП: отсутствие встроенных аналоговых преобразователей может потребовать дополнительных компонентов для обработки аналоговых сигналов.

Типовое использование

• Умные устройства: микроконтроллер может использоваться для управления функциями в умных бытовых приборах, системах охраны и освещения.
• Промышленная автоматизация: благодаря обширным коммуникационным возможностям и надежной работе при различных температурах, он подходит для промышленных контроллеров и систем мониторинга.
• Сетевые устройства: встроенная поддержка Ethernet делает этот микроконтроллер отличным выбором для сетевых интерфейсов и шлюзов.

Рекомендации по применению

• Разработка и отладка: используйте соответствующие отладочные платы и программаторы для разработки и тестирования программного обеспечения.
• Защита питания: убедитесь, что источник питания стабилен и находится в диапазоне от 2.25V до 2.75V для обеспечения надежной работы.
• Термическое управление: учитывайте тепловыделение устройства при проектировании корпусов и систем охлаждения.

Основные технические характеристики

• Процессор: ARM® Cortex®-M3 32-битный
• Частота: до 50 MHz
• Память: 256KB флеш-памяти, 64KB RAM
• Коммуникации: Ethernet, I2C, IrDA, Microwire, SPI, SSI, UART/USART
• Количество выводов I/O: 46
• Периферийные устройства: PWM, WDT, детектор падения напряжения (Brown-out Detect), POR
• Напряжение питания: 2.25V ~ 2.75V
• Корпус: 108-BGA (10x10 мм)

Возможные аналоги

• STM32F103 от STMicroelectronics: также основан на ядре ARM Cortex-M3 и предлагает схожие характеристики.
• ATSAM3X8E от Microchip Technology: поддерживает ядро ARM Cortex-M3 и может быть использован в аналогичных приложениях.

Примечание: перед использованием убедитесь в наличии, так как модель может быть снята с производства и имеет статус устаревшей.
