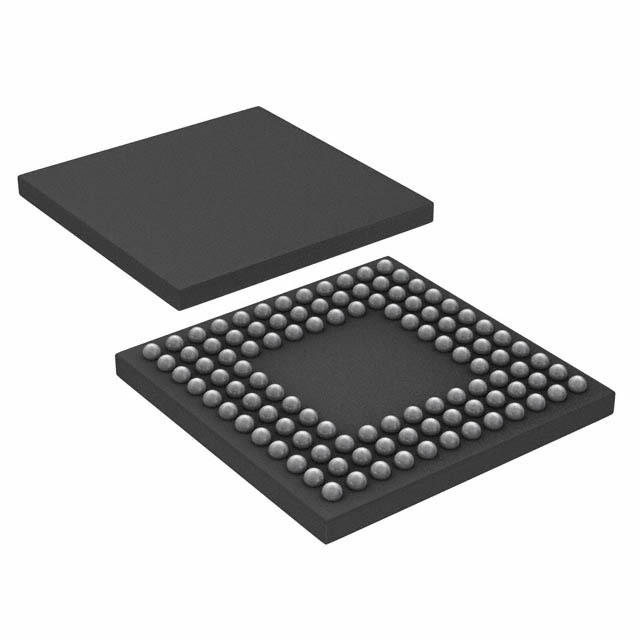

LM3S2939-IBZ50-A2

LM3S2939-IBZ50-A2 от Texas Instruments

Общее описание

LM3S2939-IBZ50-A2 — это мощный микроконтроллер на базе ARM® Cortex®-M3, разработанный компанией Texas Instruments. Предназначенный для широкого спектра встраиваемых приложений, LM3S2939-IBZ50-A2 предлагает высокий уровень производительности и интеграции, обеспечивая при этом низкое энергопотребление и компактные размеры.

Преимущества

• Высокая производительность: 32-битный процессор ARM® Cortex®-M3 с тактовой частотой 50 МГц.
• Большой объём памяти: 256 КБ флэш-памяти и 64 КБ оперативной памяти.
• Множество периферийных устройств: Включает поддержку CANbus, I2C, SPI, UART и других интерфейсов.
• Эффективное управление питанием: Поддерживает широкий диапазон напряжения питания от 2.25 В до 2.75 В.
• Компактный корпус: 108-контактный корпус BGA (10x10 мм).

Недостатки

• Не рекомендуется для новых разработок: Данный компонент находится в статусе "Not For New Designs", что может ограничивать его доступность для будущих проектов.
• Отсутствие встроенной EEPROM: Нет встроенной энергонезависимой памяти для хранения данных.

Типовое использование

• Встраиваемые приложения, требующие надежного и мощного управления
• Управление двигателями (системы PWM)
• Промышленная автоматика
• Коммуникационное оборудование
• Системы сбора данных и измерительные устройства

Рекомендации по применению

• Рекомендуется использовать в приложениях, где нужна мощная вычислительная мощность и богатый набор периферийных интерфейсов.
• Подходит для проектов со средним и высоким объемом флэш-памяти.
• Разработанное оборудование должно учитывать компактные размеры BGA-корпуса для корректного монтажа.

Основные технические характеристики

• Процессор: ARM® Cortex®-M3
• Разрядность: 32-бит
• Тактовая частота: 50 МГц
• Объем флэш-памяти: 256 КБ
• Объем ОЗУ: 64 КБ
• Интерфейсы: CANbus, I2C, IrDA, Microwire, QEI, SPI, SSI, UART/USART
• Периферия: Brown-out Detect/Reset (BOD), Power-On Reset (POR), Pulse Width Modulation (PWM), Watchdog Timer (WDT).
• Рабочее напряжение: 2.25 В ~ 2.75 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 108-контактный BGA (10x10 мм)

Возможные аналоги

• LM3S2965: Похож по параметрам, но с расширенной функциональностью.
• STM32F103RCT6: Альтернативный микроконтроллер от STMicroelectronics, который также базируется на ядре ARM Cortex-M3 и имеет схожие характеристики.

Этот микроконтроллер является отличным выбором для многих встраиваемых приложений, обеспечивая оптимальное соотношение производительности, функциональности и компактности.
