LM3S2918-IBZ50-A2

Микроконтроллер LM3S2918-IBZ50-A2 от Texas Instruments

Общее описание

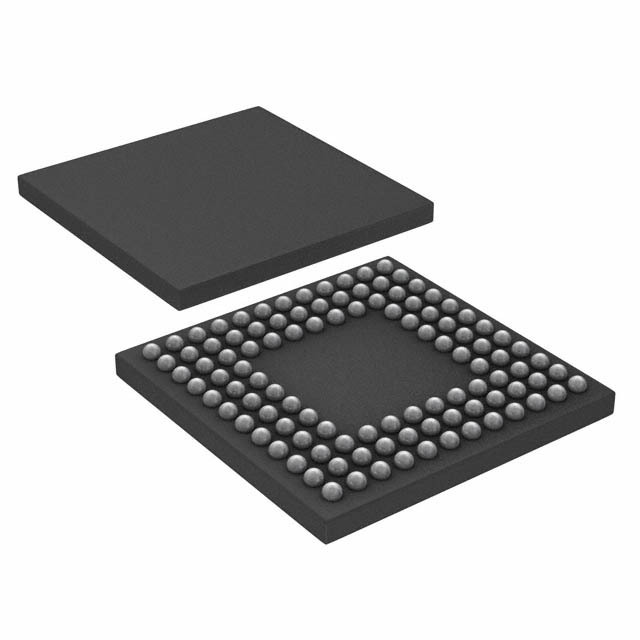

LM3S2918-IBZ50-A2 — это мощный 32-разрядный микроконтроллер на базе процессора ARM® Cortex®-M3, разработанный компанией Texas Instruments. При частоте 50 МГц данный микроконтроллер оборудован 256 КБ флэш-памяти для хранения программ и 64 КБ оперативной памяти. Корпус микроконтроллера выполнен в 108-выводном BGA (10x10 мм), что делает его компактным и удобным для монтажа на плату.

Преимущества

• Высокая производительность: Процессор ARM Cortex-M3 с тактовой частотой 50 МГц обеспечивает достаточную вычислительную мощность для большинства задач.
• Большой объем памяти: 256 КБ флэш-памяти и 64 КБ ОЗУ позволяют хранить и быстро обрабатывать значительные объемы данных.
• Широкий диапазон интерфейсов: Наличие поддерживаемых интерфейсов CANbus, I2C, IrDA, Microwire, SPI, SSI, UART/USART делает микроконтроллер универсальным для различных приложений.
• Встроенные периферийные устройства: Функции, такие как детекция пониженного напряжения (Brown-out Detect), мониторинг напряжения при включении (POR), ШИМ и сторожевой таймер (Watchdog Timer), расширяют функциональные возможности и повышают надежность системы.

Недостатки

• Устаревшая модель: Модель находится в статусе «Not For New Designs», что означает, что она не рекомендуется для новых разработок. Возможны сложности с долгосрочной доступностью и поддержкой.

Типовое использование

• Автомобильная электроника: За счет поддержки интерфейса CANbus и других индустриальных протоколов обмена данными.
• Промышленные системы управления: Высокая производительность и множество интерфейсов позволяют интегрировать микроконтроллер в сложные системы автоматизации.
• Бытовая электроника и IoT: Компактный размер и широкий диапазон поддерживаемых протоколов делают его подходящим для интеллектуальных устройств.

Рекомендации по применению

• Используйте встроенные периферийные устройства и интерфейсы для минимизации потребности в дополнительных внешних компонентах.
• При разработке учитывайте ограниченные температурные параметры, особенно в критически важных приложениях.
• Изучите переход на более новые модели, чтобы избежать проблем с доступностью компонентов в будущем.

Основные технические характеристики

• Процессор: ARM® Cortex®-M3, 32-разрядный
• Тактовая частота: 50 МГц
• Память: 256 КБ флэш, 64 КБ ОЗУ
• Интерфейсы: CANbus, I2C, IrDA, Microwire, SPI, SSI, UART/USART
• Периферийные устройства: Brown-out Detect/Reset, Power-On Reset (POR), PWM, Watchdog Timer (WDT)
• Количество выводов I/O: 52
• Диапазон напряжений питания: 2.25В – 2.75В
• Конвертеры данных: 8-канальный 10-битный АЦП
• Температурный диапазон: от -40°C до 85°C
• Тип корпуса: 108-BGA (10x10 мм)

Возможные аналоги

• LM3S8962 от Texas Instruments: Имеет схожие характеристики, но поддерживается и рекомендуется для новых разработок.
• STM32F103 от STMicroelectronics: Популярная альтернативная платформа на базе ARM Cortex-M3 с большим сообществом и поддержкой.
