LM3S2139-IBZ25-A2

Texas Instruments LM3S2139-IBZ25-A2

Общее описание:
LM3S2139-IBZ25-A2 — это мощный микроконтроллер на базе ядра ARM® Cortex®-M3, разработанный компанией Texas Instruments. Этот контроллер обеспечивает высокую производительность и широкий спектр функциональных возможностей, что делает его идеальным решением для различных встраиваемых систем и приложений.

Преимущества:

• Высокая производительность: Ядро ARM® Cortex®-M3 с тактовой частотой до 25 МГц позволяет выполнять сложные задачи.
• Широкий диапазон использования: Поддержка различных интерфейсов связи, включая CANbus, I2C, IrDA, Microwire, SPI, SSI и UART/USART.
• Надежность: Встроенные периферийные устройства, такие как детектор пониженного напряжения, таймер сторожевого таймера и защита от перегрузок.
• Гибкость: 64 КБ флэш-памяти и 16 КБ оперативной памяти позволяют сохранять и обрабатывать большие объемы данных.

Недостатки:

• Устаревшая модель: Данный микроконтроллер больше не рекомендуется для новых разработок.
• Ограниченный объем ОЗУ: 16 КБ оперативной памяти может быть недостаточно для некоторых современных приложений.

Типовое использование:

• Автоматизация и управление: Используется в системах управления оборудованием и автоматизации процессов.
• Промышленные приложения: Применяется в промышленной электронике для контроля и сбора данных.
• Коммуникация: Подходит для построения коммуникационных систем благодаря поддержке различных интерфейсов.

Рекомендации по применению:

• Проектирование новых систем: Рекомендуется использовать для проектов, требующих высокую надежность и производительность.
• Поддержка существующих решений: Подходит для обновлений и текущей поддержки существующих систем с использованием LM3S2139.

Основные технические характеристики:

• Процессор: ARM® Cortex®-M3
• Частота: 25 МГц
• Размер флэш-памяти: 64 КБ (64K x 8)
• Размер ОЗУ: 16 КБ (16K x 8)
• Интерфейсы: CANbus, I2C, IrDA, Microwire, SPI, SSI, UART/USART
• Периферийные устройства: Brown-out Detect/Reset, POR, PWM, WDT
• Количество I/O: 56
• Рабочее напряжение: 2.25В ~ 2.75В
• Рабочий температурный диапазон: -40°C ~ 85°C

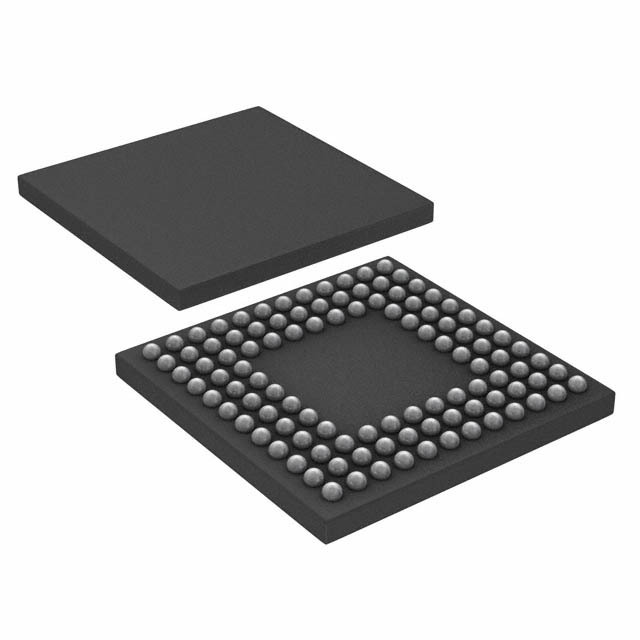

• Корпус: Surface Mount, 108-LFBGA (10x10)

Возможные аналоги:

• LM3S811 — Более простая модель с меньшим объемом памяти.
• LM3S8962 — Микроконтроллер с расширенными сетевыми возможностями.
• STM32F103 — Альтернативный микроконтроллер от STMicroelectronics с аналогичным ядром ARM® Cortex®-M3.

Используйте LM3S2139-IBZ25-A2 для разработки надежных и эффективных встраиваемых систем с высокой производительностью и широким набором функциональных возможностей.
